Como construir e usar tabelas da verdade para portas lógicas sem perder tempo
A primeira coisa que todo mundo esquece é que tabela da verdade portas logicas não é só encher uma grade com zeros e uns. É representar todas as combinações possíveis de entradas e o resultado correspondente na saída. Se você tem N entradas, terá 2^N linhas. Isso parece óbvio até você chegar em uma porta com três entradas e se perder no meio do caminho. Eu já perdi duas horas num projeto universitário porque fiz a tabela de uma porta NAND com três entradas comutando dois bits no meio. O resultado estava errado, o circuito funcionalmente dava certo em simulação mas não no papel, e eu levei dois dias para perceber que o erro estava numa única célula da tabela. A lição que ficou é simples: conte as linhas antes de começar. Se o enunciado diz três entradas, você precisa de oito linhas. Se tiver quatro, dezesseis. Mais nada.
O básico da tabela da verdade portas logicas

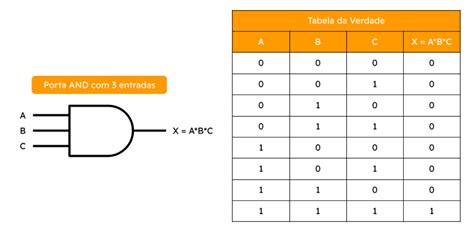

Vamos direto ao ponto. As portas mais comuns e suas tabelas são as seguintes: Porta AND (E) — dois entradas, A e B. Saída é 1 somente quando ambos são 1.
A | B | Y
0 | 0 | 0
0 | 1 | 0
1 | 0 | 0
1 | 1 | 1 Porta OR (OU) — dois entradas. Saída é 1 quando pelo menos uma entrada é 1.
A | B | Y
0 | 0 | 0
0 | 1 | 1
1 | 0 | 1
1 | 1 | 1 Porta NOT (NÃO) — uma única entrada. Inverte o valor.
A | Y
0 | 1
1 | 0 Porta NAND — é um AND seguido de um NOT. Saída é 0 somente quando todas as entradas são 1. Qualquer outra combinação gera 1.
A | B | Y
0 | 0 | 1
0 | 1 | 1
1 | 0 | 1
1 | 1 | 0 Porta NOR — é um OR seguido de um NOT. Saída é 1 somente quando todas as entradas são 0.
A | B | Y
0 | 0 | 1
0 | 1 | 0
1 | 0 | 0
1 | 1 | 0 Porta XOR (OU exclusivo) — saída é 1 quando as entradas são diferentes. É a porta que mais causa confusão porque o nome em português às vezes varia.
A | B | Y
0 | 0 | 0
0 | 1 | 1
1 | 0 | 1
1 | 1 | 0 Porta XNOR — é um XOR seguido de NOT. Saída é 1 quando as entradas são iguais.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A | B | Y
0 | 0 | 1
0 | 1 | 0
1 | 0 | 0
1 | 1 | 1 Até aqui é conteúdo de livro didático. O problema é que na prática ninguém monta circuito só com portas isoladas. Você usa combinações, e é aí que a tabela da verdade deixa de ser um exercício acadêmico e vira ferramenta de diagnóstico.
Eu costumo recomendar uma ordem específica para preencher. Não pula etapas. Primeiro você lista todas as combinações de entrada em ordem binária crescente: 000, 001, 010, 011, 100, 101, 110, 111. Depois vai avaliando cada linha da esquerda para a direita, porta por porta, até chegar na saída final. Parece trivial, mas é nesse processo que aparecem os erros. Um caso que eu vejo todo semestre: o aluno monta a tabela de um circuito com duas portas AND alimentando uma OR, e esquece que a saída da primeira porta AND precisa ser anotada como sinal intermediário antes de alimentar a segunda etapa. O resultado final fica correto por acaso em três linhas e errada nas outras cinco. A solução é simples — use colunas extras para sinais intermediários. Anote tudo. Gasta cinco minutos a mais e economiza horas de dor de cabeça depois.
Quando a tabela da verdade não resolve
Existe um limite prático. Se você tem cinco ou mais entradas, a tabela já começa com trinta e duas linhas. Com seis, sessenta e quatro. Com sete, cento e vinte e oito. A coisa fica inviável rapidamente. Nessa faixa, a abordagem recomendada é usar mapas de Karnaugh ou métodos algorítmicos de minimização, como Quine-McCluskey. A tabela da verdade ainda existe como base conceitual, mas você não vai preenchê-la manualmente para resolver o problema. Outro limite importante: tabela da verdade não mostra timing. Dois sinais podem produzir a mesma saída em todas as combinações lógicas, mas se chegarem em tempos diferentes devido a propagação por portas distintas, você terá um glitch transitório que a tabela não prevê. Eu já vi esse erro acontecer num projeto de contador síncrono onde o aluno validou tudo pela tabela e o circuito travava em condições específicas de transição. A solução foi adicionar um capacitor de desacoplamento e revisar o layout, não redesenhar a lógica.
Erros comuns que todo mundo comete
O primeiro erro é tratar XOR como "ou diferente". Funciona em português, mas em documentação técnica você vai encontrar muita gente usando esse termo de forma ambígua. O correto é especificar claramente a função: saída alta quando os inputs são diferentes. Sem margem para interpretação. O segundo erro, mais sutil, é assumir que portas NAND e NOR são universalmente Programáveis e substituivel sem considerar o custo em portas. NAND e NOR são funções universais no sentido teórico, mas transformar uma função complexa inteira usando apenas NAND pode exigir dezessete portas quando com a forma canônica original você usaria cinco. O circuito funciona, mas ocupa espaço e consome energia desnecessariamente. Use a universalidade quando for realmente necessário, não por hábito.
Um terceiro erro frequente é não considerar o estado de indeterminação. Em lógica booleana pura, cada entrada é 0 ou 1. Em hardware real, antes de estabilizar ou quando há conflito de drivers, o sinal pode ficar em zona analógica. Tabela da verdade não modela isso. Se você está projetando algo que opera perto dos limites de especificação do fabricante, precise consultar o datasheet e entender os parâmetros de tensão de entrada e ruído, não confiar só na tabela.
Um exemplo prático rápido
Vamos montar a tabela de um circuito simples: uma porta XOR com entradas A e B, cuja saída alimenta uma porta AND junto com a entrada C. Saída final Y. Colunas: A, B, C, (A XOR B), Y
A | B | C | AB | Y
0 | 0 | 0 | 0 | 0
0 | 0 | 1 | 0 | 0
0 | 1 | 0 | 1 | 0
0 | 1 | 1 | 1 | 1
1 | 0 | 0 | 1 | 0
1 | 0 | 1 | 1 | 1
1 | 1 | 0 | 0 | 0
1 | 1 | 1 | 0 | 0 Perceba que a saída só é 1 nas linhas onde A e B são diferentes E C também é 1. Isso é exatamente o comportamento de um meio somador. Se você estiver construindo um circuitos de soma, essa subestrutura vai aparecer repetidamente e saber identificar pela tabela economiza tempo de projeto.
Ferramentas que ajudam
Não adianta insistir em fazer tabela grande manualmente se você tem ferramentas disponíveis. Logisim é gratuito, roda offline, e gera a tabela automaticamente a partir do circuito desenhado. Há também o Digital (do professor Heinz Nixdorf) que é um pouco mais enxuto. Para quem trabalha com FPGA, os sintetizadores geram a tabela de verdade do circuito otimizado como parte do relatório — usar isso como verificação é mais confiável do que confiar na sua própria conta. Se você prefere planilha, uma estrutura com 2^N linhas e colunas para cada porta intermediária resolve a maioria dos casos até seis entradas sem sofrimento. Eu uso essa abordagem em projetos onde preciso documentar o comportamento para documentação técnica ou para justificar escolhas de implementação para colegas que não têm contexto do circuito.
Resumo sem enrolação
Tabela da verdade portas logicas é uma ferramenta fundamental, mas tem limites claros. Use até cerca de cinco entradas manualmente. Acima disso, migre para métodos algébricos ou ferramentas automatizadas. Anote sinais intermediários. Não confunda resultado lógico com comportamento temporal. Verifique sempre com simulação quando o circuito passar de duas ou três portas em cascata. O resto é prática.
