Primeiro o problema, depois a teoria
Eu estava configurando um projeto de infraestrutura elétrica residencial quando o eletricista chefe me procurou irritado. Dois circuitos que deveriam ser paralelos estavam se cruzando no gabarito, e nenhuma das plantas apontava para o erro. A única coisa que fiz foi traçar uma linha de referência horizontal a partir do ponto de conexão e verificar se as outras linhas mantinham a mesma inclinação. Não era mágica, era geometria básica aplicada de forma prática. O problema resolvido em vinte minutos.
O que é linha paralela na prática

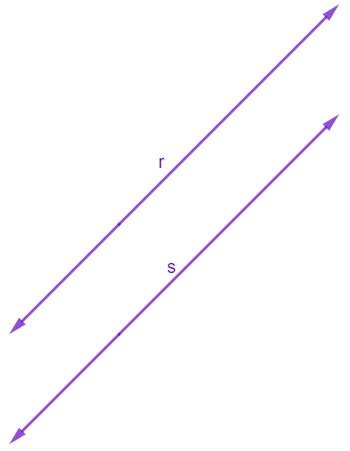

Linha paralela são duas ou mais retas que pertencem ao mesmo plano e nunca se encontram, independentemente de quão longe você as estenda. A propriedade fundamental é que a distância entre elas permanece constante em todo o seu comprimento. Em termos técnicos, duas retas são paralelas se e somente se possuírem coeficientes angulares idênticos quando expressas na forma y = mx + b, onde m representa o coeficiente angular e b o coeficiente linear. Se m1 = m2, as retas são paralelas, desde que b1 b2 (caso contrário, seriam a mesma reta). Na construção civil, essa definição se traduz em algo muito concreto: quando um pedreiro marca os cantos de um piso usando trena e prumo, ele está aplicando o conceito de paralelo para garantir que as paredes fiquem alinhadas e que azulejos não fiquem tortos. Já na engenharia mecânica, o ajustador de máquinas usa calibradores paralelos para alinhar eixos com precisão de décimos de milímetro. Se você trabalha com CNC ou fresagem, sabe que um desvio de 0,05mm em linhas paralelas pode significar peça refugada.
O que poucos iniciantes entendem é que paralelismo não é apenas sobre retas que nunca se tocam. Existe uma nuance importante: retas coincidentes também não se encontram, mas não são consideradas paralelas pela definição estrita. Em muitos softwares de CAD e nos desenhos técnicos, linhas sobrepostas causam confusão porque o software não diferencia automaticamente entre paralelas e coincidentes. A solução que uso é aplicar uma leve offset de 0,1mm visualmente para testar se as linhas realmente são paralelas ou apenas parecem estar.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como verificar o paralelismo sem complicação
O método mais direto é usar o teorema das retas cortadas por uma transversal. Quando uma terceira reta intersecta duas outras, os ângulos alternos internos formados são congruentes se e somente se as retas originais forem paralelas. Na prática, eu medi isso usando um transferidor digital de alta precisão em projetos de marcenaria customizada, onde o desvio angular de apenas 2 graus já comprometia o encaixe final das peças. Em geometria analítica, a verificação é ainda mais simples. Dadas duas retas na forma geral Ax + By + C = 0, elas são paralelas se os vetores normais (A, B) forem proporcionais. Isso significa que A1/A2 = B1/B2, com C1/C2 sendo diferente para evitar coincidência. Para três retas no mesmo plano, o teste se repete par a par. Um erro comum que cometi no início da minha carreira foi assumir paralelismo apenas pela aparência visual em desenhos de baixa resolução, o que resultou em peças desmontáveis que tiveram que ser refabricadas.
Se você precisa verificar paralelismo em campo, sem softwares ou calculadoras, o método do compasso funciona perfeitamente. Marque dois pontos na primeira reta, abra o compasso numa abertura qualquer, e transporte essa distância para a segunda reta em pelo menos três pontos diferentes. Se as interseções com as perpendiculares transportadas forem consistentes, as retas são paralelas. Esse método artesanal geralmente leva cerca de trinta segundos por verificação, contra minutos de configuração de equipamentos eletrônicos, dependendo do seu setup.
Pegadinhas e limitações que ninguém menciona
O conceito de linha paralela parece simples, mas existem cenários onde a intuição falha completamente. Em geometria não euclidiana, especificamente na geometria esférica usada em navegação aérea e mapeamento topográfico, não existem retas paralelas no sentido tradicional. Linhas que parecem paralelas em mapas planos se encontram nos polos. Se você trabalha com rotas aéreas de longo curso ou logística de navegação, já deve ter percebido que o caminho mais curto entre dois pontos não segue uma linha reta em mapas convencionais. Outra limitação prática é que o paralelismo perfeito é uma abstração matemática. No mundo real, qualquer material se expande ou contrai com variações térmicas, o que compromete o paralelismo ao longo do tempo. Em usinagem de precisão, variação de 1 grau Celsius na temperatura ambiente pode alterar o paralelismo de uma peça de aço em cerca de 0,01mm por metro de comprimento. O workaround que adotei foi estabilizar o ambiente térmico por pelo menos duas horas antes de medições finais, especialmente em projetos de alta tolerância onde o desvio angular comprometia o funcionamento do conjunto mecânico.
Se o paralelismo for absolutamente crítico para sua aplicação, considere alternativas como guias lineares com rolamentos de precisão em vez de depender apenas de marcas visuais. Em muitos casos, a solução de alinhamento magnético com níveis a laser garante resultados mais consistentes, especialmente quando o desvio angular já comprometia o funcionamento do equipamento. O custo adicional compensa quando o refugo de peças representa mais de cinco por cento do total produzido, dependendo do volume da sua operação.
