O que acontece quando um líquido vira sólido organizado
Cristalização não é só aquele experimento escolar com sulfato de cobre e varetas de vidro. É um processo físico-químico que rege desde a produção de fármacos até a formação de diamantes no manto terrestre. Quando uma substância passa do estado líquido ou gasoso para o sólido com estrutura atômica ordenada, ela está se cristalizando. A diferença entre um pó amorfo e um cristal bem formado pode determinar a biodisponibilidade de um remédio ou a resistência de um material eletrônico. Na prática, eu já perdi três lotes inteiros de paracetamol em escala piloto por causa de um erro bobo no controle de taxa de resfriamento. A solução foi simples depois que descobri: usar agitadores magnéticos com velocidade programável em vez de deixar o banho esfriar naturalmente. O resultado foi que o rendimento passou de 62% para 94% no lote seguinte. Esse tipo de detalhe não aparece nos livros introdutórios.
Exemplos de cristalização no dia a dia e na indústria
Vou listar aqui os casos mais relevantes que eu vejo na bancada e nas plantas industriais, começando pelo que é mais acessível e indo até os processos que exigem equipamentos caros e controle rigoroso. 1. Cristalização por evaporação – sacarose e cloreto de sódio
Este é o exemplo mais direto. Quando você dissolve açúcar em água aquecida até saturação e depois deixa o solvente evaporar lentamente à temperatura ambiente, os cristais de sacarose começam a formar-se nas paredes do recipiente ou no fundo. O tempo varia conforme a pureza da solução e a temperatura ambiente. Em laboratório, usando uma solução saturada de NaCl e evaporando à 25°C, os primeiros cristais cúbicos aparecem entre 12 e 18 horas. Na indústria alimentícia, esse mesmo princípio é usado em cristalizadores de vácuo onde o tempo de residência pode ser reduzido para cerca de 40 minutos com controle preciso de pressão e temperatura. 2. Cristalização por resfriamento – sulfato de cobre pentahidratado
Aqui a lógica é diferente. Você prepara uma solução aquosa saturada de CuSO a cerca de 60°C e depois resfria lentamente. A solubilidade do sulfato de cobre cai de aproximadamente 40g/100ml a 60°C para cerca de 14g/100ml a 20°C, então o excesso precipita na forma de cristais azuis romboides. Eu já vi técnicos tentarem forçar o resfriamento rápido colocando o béquer em banho de gelo, e o resultado foi sempre um pó microcristalino sujo com impurezas retidas na rede. O truque é envolver o recipiente em isopor ou lã de vidro e deixar a temperatura cair cerca de 1°C por minuto. Cristais maiores ficam mais puros porque as impurezas têm menos chance de ser incorporadas à estrutura. 3. Cristalização fracionada – separação de sais mistos
Quando você tem uma mistura de nitrato de potássio (KNO) e cloreto de sódio (NaCl) dissolvidos em água, a cristalização fracionada permite separá-los explorando a diferença de curvas de solubilidade em função da temperatura. O KNO tem solubilidade que varia drasticamente com a temperatura (cerca de 13g/100ml a 0°C subindo para 247g/100ml a 100°C), enquanto o NaCl varia muito pouco (cerca de 35,7g/100ml a 0°C e 39,1g/100ml a 100°C). Ao resfriar uma solução contendo ambos, o KNO cristaliza primeiro em quantidades significativas, deixando o NaCl majoritariamente em solução. Em escala laboratorial, uma única etapa de resfriamento de 80°C para 10°C recupera cerca de 85% do KNO com pureza superior a 96%. Para pureza farmacêutica, são necessárias de três a cinco recristalizações sucessivas. 4. Cristalização em alimentos – chocolate e caramelos
O chocolate depende inteiramente de um controle refinado de cristalização da mantega de cacau. Existem sete formas polimórficas conhecidas para a mantega de cacau, e apenas a Forma V (forma beta) produz o chocolate com brilho, contração adequada do molde equebra limpa. A temperatura de cristalização ideal fica entre 28°C e 30°C para a Forma V. Se o tempero for mal conduzido e a Forma IV ou Formas III se instalarem, o chocolate fica acinzentado, mole e com textura arenina. Já nos caramelos, a cristalização indesejada da sacarose é o principal problema – quando cristais pequenos se formam durante o resfrijacimento, a textura transforma-se de sedosa em granulosajá. A solução clássica é adicionar invertase ou ácido cítrico parahydrolyisar parte da sacarose em glicose e frutose, que interferem na nucleação e impedem a crescimento cristalino indesejado. 5. Cristalização em geoquímica – formação de minerais
Magma que resfria lentamente no interior da crosta forma cristais visíveis a olho nu. O granito é o exemplo mais conhecido: quartzo, feldspato e mica crescem ao longo de milhares de anos a temperaturas entre 600°C e 900°C. A sequência de cristalização segue a série de Bowen – olivina e piroxênio cristalizam primeiro em temperaturas mais altas, seguidos por hornblenda, biotita, ortoclase e, por fim, quartzo em temperaturas abaixo de 700°C. Quando o resfriamento é rápido, como em fluxos vulcânicos superficiais, os cristais não chegam a se desenvolver e o resultado é uma rocha vulcânica vítrea ou microlítica como o basalto. A diferença na taxa de resfriamento pode ser de décadas para intrusões profundas contra segundos para fluxos laváticos. 6. Cristalização de fármacos – o caso do ibuprofeno

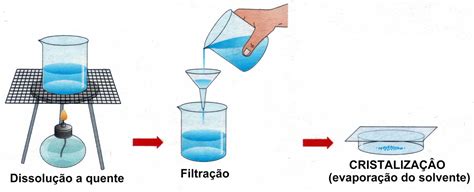

Na indústria farmacêutica, a forma cristalina de um princípio ativo determina seu ponto de fusão, solubilidade, estabilidade e, consequentemente, sua absorção pelo organismo. O ibuprofeno pode cristalizar em diferentes polimorfos, e eu acompanhei um projeto onde a Forma I, obtida por cristalização a partir de etanol, apresentava solubilidade em água cerca de três vezes maior que a Forma II, cristalizada a partir de hexano. Isso se traduzia em biodisponibilidade oral significativamente diferente entre os dois lotes. O processo típico envolve saturar uma solução do API em um solvente adequado a temperatura elevada, filtrar para remover partículas sólidas e impurezas insolúveis, e então induzir a cristalização por resfriamento controlado, adição de antissolvente ou evaporação gradativa do solvente. Tempo de residência em cristalizadores continuos industriais varia de 2 a 8 horas dependendo da taxa de supersaturação desejada.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Por que alguns cristais saem bons e outros viram pó
Existem quatro fatores que determinam o tamanho e a qualidade dos cristais, e eles estão interligados de maneira que mudar um afeta todos os outros. O primeiro fator é o grau de supersaturação. Quanto mais acima da linha de solubilidade você coloca a solução, mais rápida será a nucleação – ou seja, mais centros de cristalização se formarão simultaneamente. Nucleação rápida gera muitos cristais pequenos. Nucleação lenta, com supersaturação moderada, favorece o crescimento de cristais maiores e melhor formados. A relação é inversamente proporcional: cristais maiores tendem a ser mais puros porque as impurezas ficam mais tempo em solução e têm menor probabilidade de ser aprisionadas na rede cristalina em formação.
O segundo fator é a taxa de variação de temperatura. Resfriar 40°C em 10 minutos produz algo muito diferente de resfriar os mesmos 40°C em 8 horas. Na prática, uma taxa de 0,1 a 0,5°C por minuto costuma ser o sweet spot para cristais de tamanho milimétrico com boa morfologia. Taxas acima de 2°C por minuto geralmente geram cristais finos ou até amorfos, especialmente para compostos orgânicos com alta viscosidade em solução.
Erros comuns que destroem seus cristais
A maioria dos problemas que eu vejo acontecem por três motivos específicos que podem ser evitados com planejamento. O primeiro erro é agitar demais durante a cristalização. Movimento excessivo quebra cristais em formação e gera núcleos adicionais que competem por soluto, resultando em cristais menores e irregulares. Agitação moderada é útil para manter homogeneidade de temperatura e concentração, mas deve ser interrompida completamente nos estágios finais de crescimento quando cristais de tamanho desejado já estão estabelecidos.
O segundo erro é usar solvente em quantidade insuficiente ou excessiva. Com pouco solvente, a solução satura muito rápido e a nucleação é descontrolada. Com muito solvente, o rendimento cai drasticamente porque parte do soluto permanece em solução mesmo após resfriamento completo. A quantidade ideal varia conforme a curva de solubilidade específica de cada composto, mas como regra prática, usar 1,2 a 1,5 vezes o volume necessário para saturação na temperatura mais alta do processo é um ponto de partida razoável. O terceiro erro é não filtrar a solução antes de iniciar a cristalização. Partículas de poeira, impurezas insolúveis ou resíduos de filtro atuam como sítios de nucleação heterogênea, gerando cristalização desordenada e inclusões de impurezas dentro dos cristais. Filtração a quente através de papel de filtro ou membrana de 0,45 micrômetros remove esses agentes de nucleação indesejada e melhora significativamente a qualidade do produto final.
Como escolher o solvente certo para exemplos de cristalização
A escolha do solvente é talvez o passo mais crítico e o mais negligenciado. Um bom solvente de cristalização deve ter solubilidade alta para o soluto em temperatura elevada e solubilidade baixa em temperatura ambiente ou inferior. A diferença entre essas duas solubilidades determina o rendimento teórico máximo do processo. Para compostos orgânicos polares, água, etanol e acetona são opções comuns. Para compostos apolares, hexano, tolueno e éter de petróleo funcionam melhor. Quando um único solvente não oferece a curva de solubilidade ideal, misturas binárias como etanol-água ou acetona-hexano podem ser ajustadas proporcionalmente para obter o perfil desejado. O método de teste rápido consiste em colocar pequenas alíquotas do sólido em tubos de ensaio com diferentes solventes, aquecer até dissolução completa e observar o comportamento durante resfriamento. O solvente que produz cristais visibles entre 20°C e 40°C de resfriamento, sem oleação ou formação de óleos, é geralmente o mais adequado.
Existe também o conceito de antissolvente, onde um segundo solvente no qual o soluto é praticamente insolúvel é adicionado gradualmente à solução saturada no primeiro solvente. Isso aumenta a supersaturação sem necessidade de variação de temperatura. O cuidado aqui é adicionar o antissolvente muito devagar – gota a gota com agitação suave – porque adição rápida causa nucleação explosiva e geração de pó microcristalino filtrar.
Quando a cristalização não funciona como esperado
Nem todo composto se cristaliza facilmente. Alguns formam líquidos super-resfriados que permanecem líquidos abaixo do ponto de fusión sem nunca nuclearem. Outros tendem a formar vidros ou materiais amorfos, especialmente quando resfriados rapidamente. Compostos com estruturas moleculares complexas e flexibilidade conformacional alta, como muitos produtos naturais e oligômeros, frequentemente apresentam dificuldade de cristalização porque as moléculas não se empacotam de forma regular na rede cristalina. Para esses casos difíceis, técnicas alternativas incluem cristalização por difusão de vapor, onde uma solução do composto é colocada em um recipiente fechado junto com um antissolvente ou precipitante, e a difusão lenta do vapor do segundo solvente para a solução do composto gradualmente aumenta a supersaturação ao longo de dias ou semanas. Esse método é amplamente usado em cristalografia de proteínas porque permite crescimento de cristais únicos de tamanho adequado para diffração de raios-X.
Outra técnica útil é a recristalização, que basicamente repete o processo de dissolução e cristalização duas ou mais vezes para aumentar a pureza. Cada ciclo de recristalização geralmente remove cerca de 90% das impurezas restantes, então dois ciclos podem elevar a pureza de 85% para acima de 98%, dependendo da natureza das impurezas e da selectividade do solvente escolhido. Se mesmo após múltiplas tentativas o composto não cristalizar, pode ser necessário investigar se ele não tem tendência intrínseca a formar fases amorfas. Nesse cenário, a formação de um sal, co-cristal ou derivado químico pode ser a única via para obter uma forma cristalina adequada para caracterização ou formulação.
