O resistor no projeto prático

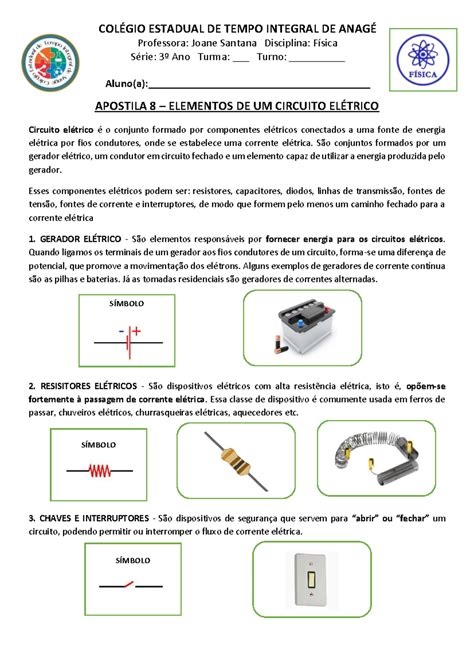

Eu passo a maior parte do tempo corrigindo medições que dão errado por causa de um componente que muita gente subestima. O elemento de um circuito elétrico mais comum é o resistor, e a forma como ele se comporta no mundo real raramente bate com o valor escrito no corpo dele. Na bancada eu vejo gente montar um divisor de tensão, calcular tudo certinho no papel e, quando liga, a tensão de saída sai errada por 10 ou 15 por cento. Isso não é erro de cálculo, é ignorar que resistor tem tolerância, coeficiente térmico e potência real que ele aguenta sem mudar de valor.
Como escolher e validar elemento de um circuito elétrico
Antes de comprar qualquer resistor, eu levo em conta três coisas: o valor nominal, a potência dissipada e a precisão que o circuito realmente precisa. O cálculo de potência não é só P = V × I ou P = I²R aplicado ao valor nominal; eu costumo dimensionar para pelo menos duas vezes a potência esperada, porque em equipamentos que ficam ligados horas a fio o componente esquenta e o valor muda. Se o resistor for de carbono, a tendência é que ele derivai com o tempo e com o calor, enquanto os de película metálica costumam ser mais estáveis, mas têm um limite de ruído que importa em circuitos de baixa tensão e alto ganho. Quando preciso de algo confiável, eu compro com tolerância 1 por cento ou melhor e faço uma medição real antes de solderar no protótipo. Eu uso um multímetro bom, com ponteiras curtas, e deixo o resistor em repouso por uns minutos depois de passar a corrente prevista, porque a medida fria mente e você acaba ajustando um trimpot para um valor que não é o correto em regime térmico. Esse detalhe simples já resolve metade dos problemas que eu vejo em fóruns, onde as pessoas culpam o esquema ou o MCU quando na verdade é o resistor que mudou de resistência depois de quinze minutos ligadinho.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outra armadilha que ninguém conta no livro didático é o ruído deJohnson, que todo resistor gera por causa do calor dos portadores de carga. Em circuitos de sensores pequenos, esse ruído pode ser a razão de ruído dominante e não adianta melhorar a fonte ou blindar o cabo; o resistor mesmo é a fonte. Aí você tem duas escolhas: aceitar o ruído e aumentar a abertura da banda de filtragem ou trocar a topologia para reduzir a resistência vista pelo nó crítico, o que muitas vezes significa repensar o divisor de referência ou a rede de feedback do amplificador operacional. Se o seu circuito opera em corrente alternada ou tem transientes rápidos, o resistor também tem indutância parasita e capacitância parasita que importam. Resistores de fio são péssimos para alta frequência, porque a geometria deles é essencialmente uma indutância; em sinais pulsados ou em chaveamento, eu prefiro películas metálicas ou até resistores especiais para RF, dependendo da ordem de grandeza da frequência. Um erro comum é usar um resistor de potência grosso num lugar onde o sinal varia rapidamente e achar que o comportamento é puramente resistivo, quando na prática a resposta em frequência já distorce o pulso ou cria anelamento que você não esperava.
No dia a dia, eu faço um teste rápido que economiza horas de depuração: coloco o resistor no circuito com a tensão de serviço prevista, mede a tensão nos terminais e calculo a potência real; depois aperto um secador de cabelo por alguns segundos para simular um ambiente quente e vejo se o valor se desvia. Se o derretimento térmico for grande, eu redimensiono a potência nominal ou mudo o tipo. Isso parece burocrático, mas evita que o projeto funcione na bancada gelada e falhe na instalação, que é onde o calor de fato aparece.
