Como construir um diagrama de momentos flectores sem perder a sanidade
O diagrama de momentos flectores é basicamente a representação gráfica do valor do momento fletor ao longo de toda a extensão de uma viga ou estrutura. Ele mostra onde os esforços são maiores, onde invertem o sinal e, acima de tudo, onde você deve prestar atenção na dimensionamento. A maioria dos estudantes aprende a técnica por seções, mas na prática raramente se tem uma viga simplesmente apoiada com carga pontual no centro. A realidade é mais bagunçada. Vou explicar primeiro como eu faço isso na prática, porque o método teórico às vezes engana quem está começando. Você precisa primeiro determinar as reações de apoio. Isso parece óbvio, mas já vi engenheiro junior esquecer de verificar o equilíbrio global e partir direto para o diagrama, gerando resultados que não fechavam nem a realidade. Achei estranho quando conferi depois.
Passo a passo do diagrama de momentos flectores na prática
A sequência que costuma funcionar é a seguinte. Primeiro, calcule todas as reações nos apoios usando as equações de estática: soma das forças verticais igual a zero, soma das forças horizontais igual a zero e soma dos momentos em relação a qualquer ponto igual a zero. Esses três itens resolvem a maior parte das vigas isostáticas. Depois, escolha um sistema de coordenadas. Posicione a origem em uma extremidade da viga e defina o eixo x ao longo do comprimento total. Divida a viga em segmentos sempre que houver mudança de carregamento, apoio ou geometria. Cada segmento gera uma função de momento diferente.
Para cada segmento, corte mentalmente a viga na posição x desejada, considere apenas o lado esquerdo ou direito e aplique o equilíbrio de momentos. O momento fletor no corte é igual à soma algébrica de todos os momentos externos atuantes naquele lado. Cuidado com os sinais. A convenção mais usada em engenharia civil no Brasil considera positivo o momento que causa tração na fibra inferior. Se você usar outra convenção, o diagrama vai ficar invertido e ninguém vai entender. Plotando os valores, você obtém o diagrama. Linhas retas indicam cargas distribuídas uniformes entre os pontos. Curvas parabólicas aparecem quando há carga distribuída contínua. Pontos de momento nulo são importantes porque indicam onde o cortante se anula, e geralmente há máximo ou mínimo local no diagrama.

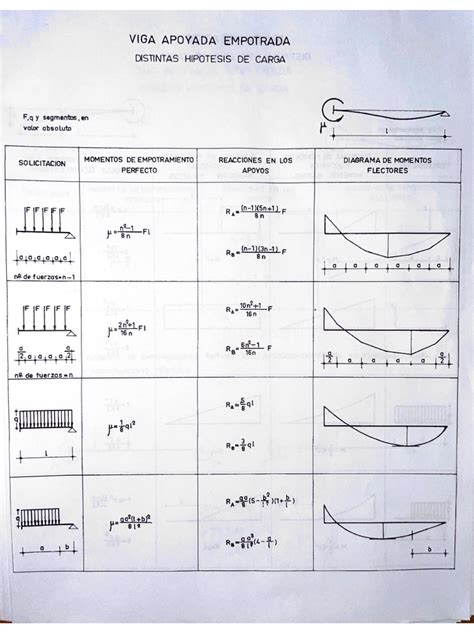

O que poucas pessoas ensinam é que o momento fletor máximo não está necessariamente no meio da viga. Ele está no ponto onde o esforço cortante cruza zero. Por isso, sempre construa primeiro o diagrama de cortante. Ele é o derivado do momento em relação a x, então o zero do cortante aponta diretamente para o extremo do momento. Eu já gastei duas horas tentando achar um máximo graficamente porque não tinha construído o cortante antes. Um detalhe importante sobre apoios fixos ou engastamentos. Nesses pontos, o momento fletor não é necessariamente zero. Pelo contrário, o momento de engastamento é frequentemente o valor crítico do dimensionamento. Já passei por isso em um projeto real de vigas contínuas com quatro pavimentos. O Eng Software mostrava momentos altíssimos nos engastamentos e valores próximos de zero no meio dos vãos. O cliente questionou se estava errado porque o desenho parecia estranho. Não estava errado. Era apenas o comportamento esperado de uma viga com restrições rotacionais fortes nas extremidades.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problema específico que encontrei e como resolvi
Uma vez, trabalhando em uma laje armada bidirecional com vigas de concreto, precisei do diagrama de momentos flectores de uma viga com carga triangular variável, resultante da pressão de solo em um muro de arrimo adjacente. O carregamento não era uniforme, variava linearmente de zero em uma extremidade até um valor máximo na outra. A integração manual ficou confusa e os resultados não fechavam. Usei então o método das áreas do diagrama de cortante, construindo primeiramente o cortante por integração numérica da carga, e depois o momento por integração do cortante. Funcionou, mas levei cerca de 40 minutos, enquanto uma modelagem no SAP2000 ou no TQS resolvia em menos de 5 minutos. A lição foi: para casos simples, a mão garante compreensão. Para casos complexos, o software é essencial, mas você precisa saber ler o resultado.
Erros comuns que fazem o diagrama sair errado
O erro mais frequente é inverter o sinal do momento em um segmento e não perceber. O diagrama fica descontínuo ou com formato estranho. Sempre verifique a continuidade do diagrama nos pontos de transição entre segmentos. Se houver descontinuidade não justificada por um momento concentrado, algo está errado. Outro erro clássico é ignorar o peso próprio da viga. Em vigas de grandes dimensões, o peso próprio pode representar de 15% a 30% do carregamento total. Desconsiderá-lo gera um diagrama otimista que não reflete a realidade. Eu já vi isso acontecer em uma laje de garagem onde o carregamento de uso era baixo e o peso próprio foi negligenciado na primeira versão do cálculo. O reforço ficou insuficiente.
Um terceiro erro comum é confundir momento fletor com esforço cortante. O diagrama de momento e o de cortante têm formas diferentes. O cortante é constante sob carga uniformemente distribuída, enquanto o momento é parábólico. Se o seu diagrama de momento mostra linha reta sob carga distribuída, você provavelmente tracou o cortante e chamou de momento.
Sobre a limitação do método analítico
O método analítico funciona bem para vigas isostáticas e hiperestáticas com poucos vãos e carregamentos simples. Quando a estrutura tem mais de três vãos contínuos, carregamentos irregulares, apoios elásticos ou geometria variável, o tempo de cálculo manual cresce exponencialmente e o risco de erro também. Nesses casos, o uso de software estrutural é quase obrigatório. Ferramentas como TQS, VianaSoft, SAP2000 ou até planilhas customizadas em Excel com método dos elementos finitos reduzem o tempo de construção do diagrama para alguns minutos. Mas o software não substitui o entendimento. Ele apenas acelera o processo. Se você não souber interpretar o diagrama gerado, não vai conseguir detectar erros de modelagem. Também é importante notar que o diagrama de momentos flectores tradicional assume comportamento linear elástico do material. Na realidade, após a fissuração do concreto armado, a rigidez da seção diminui e o diagrama real se desvia do diagrama teórico. Para dimensionamento definitivo, é necessário refazer os cálculos com a seção fissurada, o que altera a distribuição de momentos, especialmente em vigas hiperestáticas. Isso é algo que muitos esquecem e só percebem quando a estrutura já está construída e apresentando trincas suspeitas.
Se você quer praticar, comece com vigas simplesmente apoiadas, depois avance para vigas em balanço, vigas contínuas de dois e três vãos, e finalmente estruturas com carregamentos triangulares ou trapezoidais. Construa o cortante antes do momento. Verifique os sinais. Confirme os valores nos pontos de apoio e nas extremidades. Esse hábito economiza horas de retrabalho.
