Como classificar ondas sonoras na prática
A classificação das tipos de ondas sonoras depende basicamente de dois eixos: a direção da vibração em relação à propagação, e o comportamento da frente de onda no espaço. Muita gente trava aí porque os livros misturam critério mecânico com critério geométrico sem avisar, e na hora de aplicar no campo você acaba confundindo onda longitudinal com onda esférica, que são coisas diferentes. No meu trabalho com medição acústica industrial, eu precisava diferenciar rapidamente se uma vibração captada por um acelerômetro era pressão pura ou se tinha componente de cisalhamento. A solução prática foi usar um sensor diferencial de dois elementos e comparar a fase. Se a diferença era próxima de zero, onda de compressão. Se havia defasagem significativa, tinha componente transversal. Isso economizou semanas de tentativa e erro com equipamentos de espectro.
Principais tipos de ondas sonoras
Quanto à direção da vibração: Ondas longitudinais — a partícula oscila na mesma direção da propagação. É o padrão em fluidos. O som no ar é sempre longitudinal porque fluido não suporta tensão de cisalhamento em regime acústico. A compressão e rarefação são os mecanismos físicos. Velocidade típica no ar a 20°C: 343 m/s. Em água doce, cerca de 1480 m/s. A mudança de meio altera a velocidade, não o tipo.
Ondas transversais — a partícula oscila perpendicularmente à direção de propagação. Só existem em sólidos, onde há rigidez suficiente para transmitir tensão cortante. Em uma barra metálica, você consegue gerar ondas transversais batendo na lateral. Na prática de laboratório, isso se chama onda de flexão ou onda de shear. A velocidade é geralmente 50 a 60% da velocidade longitudinal no mesmo material. Ondas superficiais (Rayleigh) — combinação de movimento longitudinal e transversal que se propaga na interface entre dois meios. O movimento das partículas descreve uma elipse retrógrada. São relevantes em ensaios não destrutivos e sísmica. Velocidade típica: cerca de 90% da velocidade de shear no material.
Ondas de Lamb — modos guiados em placas finas. Dividem-se em simétricos e assimétricos. O modo fundamental simétrico (S0) se comporta quase como longitudinal em baixas frequências. O modo S1 e os modos A (antisimétricos) aparecem acima de determinadas frequências de corte. Em ensaio de materiais compósitos, ignorar os modos de Lamb é o erro mais comum que vejo. A velocidade de fase varia com a frequência, então uma única medida de tempo de voo não diz nada sem conhecer o modo ativo. Quanto à geometria da frente de onda:
Ondas planas — frentes de onda paralelas. Não há divergência. Isso só acontece teoricamente ou em túneis anecoicos com secção constante. Na prática, aproximações válidas em distâncias suficientemente longe da fonte e dentro da zona de campo próximo de alto falante grande. Ondas esféricas — frentes de onda concêntricas irradiando de uma fonte pontual. A intensidade cai com o quadrado da distância. Regra prática: nível sonoro diminui 6 dB a cada doubling de distância em campo livre. Se você medir 85 dB a 1 metro e 79 dB a 2 metros, a fonte está se comportando como esférica. Se a queda for menor que 6 dB, tem reflexões ou guia de onda.
Ondas cilíndricas — frentes em forma de cilindro, típicas de fontes lineares como uma fila de máquinas em uma fábrica. A intensidade cai com a distância (1/r), não com o quadrado. A queda no nível sonoro é cerca de 3 dB por doubling de distância. Em plantas industriais reais, essa é a geometria mais frequente porque as fontes nunca são pontuais. Quanto ao comportamento temporal:
👉 Clique no botão abaixo para saber mais sobre o assunto!
Ondas contínuas — frequência fixa ao longo do tempo. Tom puro. O analisador de espectro mostra um pico estreito. Fontes: geradores de sinal, diapasões, motores em regime permanente. Ondas transitórias — duram um tempo limitado. Impacto, pop, disparo. No domínio da frequência, a energia se espalha por uma banda larga. A transformada de Fourier de curto prazo (STFT) é o método padrão para analisar. Um golpe de martelo em uma viga gera um transitório cuja forma de onda revela as frequências naturais da estrutura.

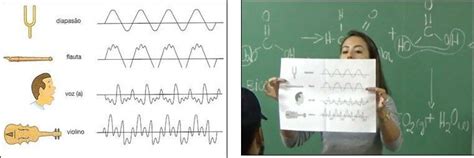

Ondas periódicas — se repetem em intervalos regulares mas não são puras. Uma nota musical de violino é periódica, não pura, porque contém harmônicos. O espectro mostra linhas discretas em múltiplos inteiros da fundamental. A razão entre a amplitude do harmônico n e a fundamental define o timbre. Ondas aleatórias (ruído) — valor instantâneo não previsível. Só se caracteriza estatisticamente. Densidade espectral de potência (PSD) é a ferramenta. Ruído branco tem PSD constante. Ruído rosa cai 3 dB por oitava. Ruído vermelho cai 6 dB por oitava. Na prática de acústica arquitetônica, o ruído de fundo de uma sala de concertos mal tratada costuma ser rosa, não branco, porque as perdas nas paredes aumentam com a frequência.
Pegadinhas que ninguém avisa
A primeira pegadinha: onda sonora não é sinônimo de onda longitudinal. Em sólidos, ondas sonoras podem ser transversais ou de superfície. O termo "som" é ambíguo. Em acústica submarina, usam-se tanto ondas compressivas quanto modos de pressão em camadas. Em ensaio não destrutivo, "ultrassom" cobre longitudinal, shear e Lamb. Quando alguém pede "onda sonora" genérica, o contexto define qual tipo interessa. A segunda pegadinha: a classificação por geometria depende da fonte, não do meio. Uma mesma fonte pontual emite ondas esféricas em qualquer meio. A velocidade de propagação muda, a geometria não. Já uma fonte linear emite cilíndricas independentemente de estar no ar ou na água. Muitos confundem isso e acham que o meio define se a onda é plana ou esférica. Não define. A fonte define.
Um caso específico que encontrei: medição de nível sonoro em um duto de exaustão industrial. O duto tinha 30 cm de largura e 2 metros de comprimento. A teoria dizia que dentro do duto o campo seria planar abaixo da frequência de corte do modo superior. Calculei a frequência de corte para o modo (1,0): c / (2 × largura) = 343 / 0.6 572 Hz. Acima disso, modos higher-order apareciam e a distribuição de pressão deixava de ser uniforme na seção. Meu equipamento de calibração era um pistofone de 1 kHz. O resultado estava errado porque o pistofone calibrava campo livre, não campo em duto. A correção foi usar um calibrador de campo pressionado contra a parede do duto, com adaptador específico. Sem isso, o erro era da ordem de 4 a 6 dB, o suficiente para invalidar a conformidade com a NR-15.
Ferramentas e limites práticos
Para identificar o tipo de onda em campo, o método mais direto é variar a distância e observar a queda de nível. Queda de 6 dB/doubling aponta esférica. Queda de 3 dB/doubling aponta cilíndrica. Queda próxima de zero em varredura de posição na seção transversal aponta campo planar. Essas regras funcionam em campo livre, não em campo reverberante. Em sala reverberante, o nível não cai com a distância porque o campo difuso domina. Se você medir queda de apenas 1 dB ao duplicar a distância dentro de uma sala, não é campo planar. É reverberação. Para separar componentes longitudinais de transversais em sólidos, use transdutores direcionais. Um transdutor piezoelétrico acoplado perpendicularmente à superfície excita principalmente modo longitudinal. Acoplado tangencialmente, excita shear. A separação não é perfeita — sempre há vazamento de modo — mas com ângulo de incidência adequado (Lei de Snell) eKnowing o índice de refração do material, a purificação do modo fica aceitável para a maioria das aplicações de inspeção.
O limitador mais importante: em meios não homogêneos, a classificação simples cai. Camadas com diferentes impedâncias acústicas geram refração, reflexão e conversão de modo. Um feixe longitudinal incidindo em uma interface sólido-sólido com ângulo não nulo gera onda longitudinal refletida, onda longitudinal transmitida, onda transversal refletida e onda transversal transmitida. Quatro ondas a partir de uma. A regra de ouro é: o número de ondas geradas depende do número de modos que cada meio suporta, não do número de ondas incidentes. Se o seu objetivo é apenas classificar som no ar para fins de laudo ambiental, fique com longitudinal + esférica/cilíndrica. Se o objetivo é inspeção de materiais ou acústica submarina, precisa dominar todos os modos. O custo de aprendizado é maior, mas a margem de erro em projetos mal fundamentados também é maior.
