Corrente alternada e contínua: o básico que ninguém ensina na prática

A maioria das pessoas acha que a diferença entre corrente alternada e corrente contínua é só isso: um varia, outro não. Mas quando você vai projetar um sistema real, essa distinção simples esconde uma série de problemas que só aparecem depois que a instalação já está pronta. Vou explicar os tipos de corrente eletrica do jeito que eles realmente se apresentam num projeto elétrico, com os detalhes que os manuais geralmente pulam. Corrente contínua, ou DC, é aquela em que os elétrons fluem sempre no mesmo sentido. A tensão permanece constante ao longo do tempo, pelo menos na teoria. Na prática, vemos ripple, variação de carga e quedas de tensão que complicam a coisa. Fonte chaveada, bateria, painel solar — tudo isso entrega DC. O que todo mundo esquece é que DC pura é raridade em distribuição. A quase totalidade do que chega na sua tomada é CA.

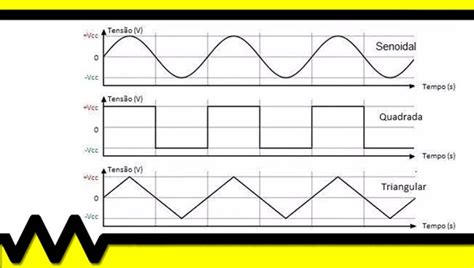

Corrente alternada, a famosa AC, é aquela em que a direção do fluxo se inverte periodicamente. No Brasil, 60 Hz é o padrão. A forma de onda senoidal é ideal para transformação de tensão, e é exatamente por isso que a rede pública funciona assim. Você sobe a tensão com um transformador, reduz perdas na transmissão, desce perto do consumo. Simples assim.

Tipos de corrente eletrica e como eles se comportam em instalações reais

Existe um tipo que todo mundo comenta mas poucos entendem direito: a corrente trifásica. Não é um terceiro tipo fundamental de corrente. É o mesmo princípio da CA, só que com três fases defasadas em 120 graus. A vantagem prática é enorme. Para a mesma potência transmitida, o trifásico usa menos condutor que o monofásico. O rendimento do motor também é superior. Em uma indústria, o trifásico não é opção, é obrigação. Outra confusão comum é tratar corrente pulsante como se fosse DC de verdade. Retificadores sem filtro produzem pulsos unidirecionais, mas com variações bruscas de amplitude. Se você alimentar um circuito analógico sensível com isso, vai ter ruído, instabilidade e possibilidade de travamento. O correto é filtrar com capacitores e, se precisar de qualidade, usar reguladores lineares ou chaveados adequados. Eu once passei duas semanas troubleshootando um sistema de aquisição de dados que falhava aleatoriamente. O problema era uma fonte DC mal filtrada alimentando um sensor de alta precisão. O ripple estava acoplado ao sinal. Só resolvi colocando um capacitor de 1000µF em paralelo com um de 100nF e isolando o terra analógico do terra de potência. Antes disso, tinha verificado cabo, blindagem, aterramento, tudo.

Há ainda a questão da corrente de partida. Motores CA, especialmente os de indução trifásicos, puxam de cinco a sete vezes a corrente nominal quando ligam. Isso não é um defeito, é física. O rotor está parado, o campo magnético rotativo já está girando na velocidade de sincronismo, e a diferença de velocidade gera correntes altíssimas no estator. Se o disjuntor não for dimensionado considerando esse surto, ele dispara todo santo dia. Usamos disjuntores tipo D para motores justamente por causa disso. Tipo B e C não aguentam. A corrente de fugas também merece atenção. Em sistemas CA, especialmente com equipamentos que têm filtros EMI nas entradas, sempre há uma pequena corrente escapando para o terra. Isso é normal. O problema é quando essa corrente se acumula. Um DR de 30mA desativa o circuito se a soma vetorial das correntes nas fases menos a corrente de neutro ultrapassar esse valor. Se você tem muitos aparelhos com filtros na mesma linha, pode ter fuga acumulada suficiente para disparar o diferencial sem nenhum defeito real. Já vi isso em data centers pequenos, onde dez servidores ligados ao mesmo disjuntor diferencial causavam triplas desnecessárias. A solução foi separar os circuitos: um DR para os equipamentos de rede, outro para o restante.

Quanto à escolha entre CA e DC para distribuição interna, há uma tendência crescente que merece análise séria. Dados centros e residências com painéis solares estão migrando para barramentos DC em 380V ou 400V. A lógica é econômica: fontes chaveadas modernas convertem CA para DC internamente, então se a distribuição já é DC, elimina-se uma etapa de conversão. O rendimento sobe, o calor diminui. Mas o custo dos componentes DC, disjuntores e chaves de proteção, ainda é significativamente mais alto que o equivalente em CA. Além disso, a proteção contra curto-circuito em DC é mais difícil porque não há passagem por zero natural para extinção do arco elétrico. Disjuntores DC precisam de câmaras de arco maiores e mais caras. Outro ponto que poucos mencionam é a corrente harmônica. Equipamentos eletrônicos não Lineares — fontes chaveadas, inversores, variadores de frequência — não puxam corrente senoidal. Eles geram harmônicas, principalmente a de terceira ordem, que se somam no neutro. Em instalações trifásicas com muitas cargas não lineares, a corrente no neutro pode ultrapassar a corrente de fase. Já configurei um quadro de distribuição onde o neutro estava aquecendo anormalmente. A medição com azena clamp mostrava 80A no neutro contra 60A por fase. As harmônicas de terceira eram as culpadas. A correção foi aumentar a seção do neutro e instalar um filtro de harmônicas no entrada do transformador.

Para dimensionar qualquer instalação, o primeiro passo é sempre calcular a corrente de projeto. A fórmula básica é I = P / (V × cos) para CA monofásica e I = P / (3 × V × cos) para trifásica. O fator de potência cos é crucial. Um motor com cos de 0,8 puxa 25% mais corrente que um com cos de 1,0 para a mesma potência útil. Se você ignorar isso no dimensionamento, vai subestimar a corrente e superaquecer os condutores. Eu já vi projeto onde o engenheiro usou cos = 1 para todos os cálculos. O quadro veio aquecendo depois de três meses de operação. A correção exigiu troque de cabos e disjuntores, um serviço caro que poderia ter sido evitado com uma tabela de fatores de potência no projeto original. Quando se trata de baterias e sistemas DC isolados, como em barcaças, veículos ou instalações off-grid, a corrente de curto-circuito é o maior risco. Uma bateria de cáLCIO-ácido pode entregar centenas de ampères em curto. O cabo que conecta a bateria ao distribuidor precisa ser dimensionado para suportar essa corrente durante o tempo que o disjuntor leva para atuar. Se o disjuntor for lento ou mal ajustado, o cabo pode derreter antes de o proteção agir. A norma NR-10 exige que o poder de interrupção do disjuntor seja superior à corrente de curto-circuito disponível no ponto de instalação. Isso não é recomendação, é requisito legal.

A corrente nominal dos condutores também depende do método de instalação. Um cabo embutido em alvenagem tem capacidade diferente de um cabo em eletroduto aparente. A tabela do Anexo G da NBR 5410 é extensa por um motivo. Fatores de correção por agrupamento, por temperatura ambiente, por profundidade de enterramento alteram a capacidade de condução significativamente. Um cabo protegido por disjuntor de 25A pode ter capacidade nominal de 25A em condições ideais, mas se estiver agrupado com mais três cabos numa conduíte, a capacidade cai para cerca de 18A. Colocar um disjuntor de 25A nesse cenário é pedir para o cabo superaquecer. Em linhas de transmissão, a corrente é proporcional à potência e inversamente proporcional à tensão. Por isso as linhas de 500kV transportam a mesma energia que linhas de 138kV com condutores muito mais grossos. O custo do condutor de alumínio é enorme, e reduzir a seção substituindo por isoladores e torres mais altas ainda assim vale a pena. A perda por efeito joule é proporcional ao quadrado da corrente, então dobrar a tensão reduz as perdas em quatro vezes.
