Entendendo o que realmente acontece quando você liga um circuito

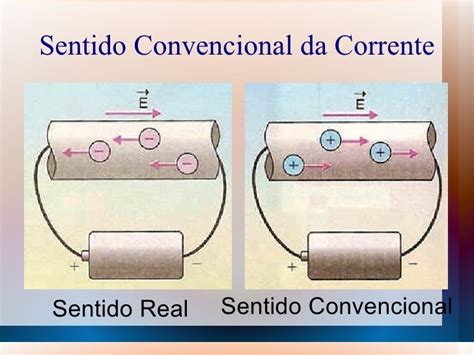

Quando você era aluno do ensino médio, provavelmente aprenderam que a corrente elétrica flui do polo positivo para o negativo. Isso se chama corrente convencional. O que ninguém te disse, praticamente, foi que os elétrons de fato se movem no sentido oposto. A gente convive com essa contradição desde o século XVIII, quando Benjamin Franklin tinha uma ideia errada sobre a natureza da carga e ninguém corrigiu desde então. O resultado é que você estuda um conceito, depois descobre que na prática é o contrário, e fica meio perdido. Eu comecei a mexer com eletrônica prática em meados dos anos 2010, soldando componentes em placas protótipo e analisando sinais com osciloscópio. A primeira vez que realmente senti o peso dessa definição foi quando tive um problema com um driver de LED que não ligava. O esquema na datasheet mostrava o catodo e o anodo de forma que parecia clara. Mas o sentido da corrente eletrica estava me confundindo porque eu estava pensando nos elétrons, não na convenção. O LED simplesmente não conduzia. Troquei os terminais e funcionou na hora.
Qual o sentido da corrente eletrica na prática
O sentido da corrente elétrica, do ponto de vista da análise de circuitos, é sempre do potencial mais alto para o potencial mais baixo. Isso significa que você traça a corrente saindo do terminal positivo da fonte, passando pelos componentes, e retornando ao terminal negativo. Isso vale para quase todo cálculo que você faz: lei de Ohm, lei de Kirchhoff, análise nodal, Malhas. Tudo assume a convenção padrão. Já o fluxo real de elétrons vai do negativo para o positivo. Em semicondutores, isso importa porque a física por trás de um diodo, por exemplo, depende do movimento efetivo de portadores de carga. Os buracos se movem num sentido, os elétrons no outro, e o efeito líquido é o que chamamos de corrente convencional. Se você precisa modelar dispositivos semicondutores com precisão, olha para a equação de drift-diffusion. Para o resto do mundo, a convenção resolve.
Tem uma coisa que pouca gente explica direito e que eu levei meses pra entender: em capacitores e indutores, o sentido da corrente muda de significado dependendo da frequência do sinal. Num circuito CA, a corrente pode estar entrando e saindo do componente literalmente dezenas de vezes por segundo. Você precisa acompanhar o fasor, não apenas um sentido fixo. Eu já vi engenheiros iniciantes tratarem um circuito RC em regime permanente senoidal como se fosse CC, e o resultado era um cálculo completamente errado do ângulo de fase.
Como determinar o sentido corretamente em qualquer circuito
Antes de qualquer coisa, identifique a fonte de alimentação. Se for uma bateria ou fonte CC, o positivo é o terminal de maior potencial. A partir daí, traçe caminhos fechados. A corrente sai do positivo, atravessa resistores, capacitores, indutores, e volta ao negativo. Esse é o caminho da corrente convencional. Se o circuito tiver múltiplas fontes, aí a coisa fica mais interessante. Você aplica o teorema da superposição ou análise nodal. Em análise nodal, você escolhe um nó de referência (terra) e resolve as equações. O sinal do resultado te diz se a corrente realmente flui como você assumiu ou se inverte. Se o valor veio negativo, inverta o sentido que você havia traçado. Isso acontece com frequência em circuitos com fontes competindo, tipo um circuito de carregador de bateria com fonte externa ligada.
Em circuitos com semicondutores, a regra de ouro é: a corrente convencional entra pelo anodo do diodo e sai pelo catodo. No transistor BJT, a corrente do emissor é a soma das correntes da base e do coletor. No FET, a corrente vai do dreno para o fonte no canal. Se você inverter esses sentidos, o modelo já não vale mais e o circuito pode até entrar em condução indesejada ou queimar o componente. Para medição prática com multímetro, configure para corrente contínua ou alternada conforme o circuito. Conecte o multímetro em série, nunca em paralelo. Se conectar em paralelo, você está basicamente fazendo um curto-circuito através do amperímetro. Eu fiz isso numa placa de teste com uma fonte de 12V e 5A e o fusível interno do multímetro explodiu. A parte boa é que o fusível é substituído facilmente, mas a lição foi direta.
O problema que quase me custou um projeto inteiro
Estava desenvolvendo um circuito de detecção de corrente usando um sensor Hall ACS712. O datasheet dizia claramente para alimentar o sensor com 5V e ler a saída analógica. A corrente que eu queria medir ia de 0 a 10A. O problema apareceu quando percebi que o sensor retornava valores negativos mesmo quando a corrente estava fluindo num único sentido. Passei duas semanas rastreando o problema. A questão era simples, mas apenas evidente com experiência: o sensor ACS712 é bipolar. Ele detecta corrente nos dois sentidos. Eu havia conectado a carga de modo que a corrente convencional entrava pelo terminal marcado como Iout e saía pelo GND do sensor, o que invertia a polaridade do sinal de saída em relação ao que o microcontrolador esperava. A solução foi inverter a conexão da carga em relação ao sensor. Simples assim. Mas demorei pra perceber porque estava pensando no fluxo de elétrons, não na corrente convencional definida pelo datasheet.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Se você estiver usando sensores de corrente do tipo shunt também, o princípio é o mesmo. A queda de tensão no shunt deve ser medida com a polaridade correta. Um instrumento de aquisição de dados conectado com polaridade invertida vai registrar valores negativos e, em alguns casos, pode saturar o amplificador de entrada.
O que ninguém te conta sobre sentido de corrente
A primeira coisa: em circuitos integrados complexos, como um MCU ou um ASIC, o conceito de "sentido da corrente" perde totalmente o sentido prático. Dentro do chip, correntes fluem por dezenas de camadas de silício, metal e interconexões. O que importa é o projeto do layout e as simulações de parasitas. Você não vai traçar caminho de corrente manualmente por um chip de 500MHz. A segunda coisa, menos óbvia: em linhas de transmissão, o sentido da corrente não é fixo. Em regime transitório, ondas refletem e a direção da corrente muda conforme a posição ao longo da linha. Se você está trabalhando com PCBs de alta velocidade, especialmente com traces acima de 100MHz, o sentido da corrente retorna pelo plano de terra adjacente, não pelo fio que você desenha. Isso é o conceito de retorno de corrente, e ignorar isso causa problemas de integridade de sinal que são absurdamente difíceis de diagnosticar depois.
Existe ainda o caso dos conversores DC-DC buck e boost. Nesses circuitos, o indutor é o elemento que determina o sentido efetivo da corrente em cada fase do chaveamento. Durante o ciclo on, a corrente flui da fonte para a carga pelo indutor. No ciclo off, a corrente continua fluindo na mesma direção, mas agora pelo diodo de rod livre ou pelo transistor síncrono. Se você montar um buck invertido pensando que a corrente inverte no diodo, vai se perder. Ela não inverte. O que muda é o caminho.
Quando a convenção falha e o que fazer
A corrente convencional funciona perfeitamente para análise de circuitos discretos, projeto de fontes, dimensionamento de condutores e a maioria das aplicações de potência. Ela falha quando você precisa entender o comportamento físico real de um dispositivo, como em dispositivos semicondutores avançados, tubos de vácuo, ou plasmas. Nesses casos, você trabalha com fluxo de portadores: elétrons na banda de condução, buracos na banda de valência, íons em eletrólitos. Para eletrólitos, como em baterias e células eletroquímicas, a corrente convencional não descreve nada fisicamente. Iões positivos vão para o catodo, iões negativos vão para o anodo. Acorrente real é uma combinação de ambos os movimentos. Se você tentar aplicar a convenção de Corrente aqui, os cálculos de transporte iônico vão dar errado. O recomendado é usar o conceito de densidade de corrente de Nernst-Planck, que considera difusão, migração elétrica e convecção separadamente.
Outro cenário onde a convenção é insuficiente é em antenas e radiofrequência. Ali, o que importa são os campos eletromagnéticos, não correntes que fluem por fios. A equação de Poynting descreve o fluxo de energia, e o vetor de Poynting pode apontar em direções completamente diferentes do que você imaginaria seguindo o sentido da corrente no cabo alimentador. Eu já vi designers de RF perderem dias caçando ruído porque estavam focados na corrente no coaxial, quando o problema era radiação irradiada pelo próprio cabo agindo como antena.
Resumo do que funciona
Para análise de circuitos, mantenha a convenção: corrente do positivo para o negativo. Use análise nodal ou de malhas conforme o circuito. Verifique sinais negativos como indicação de sentido invertido. Para medição, conecte o amperímetro em série e observe a polaridade. Em semicondutores, respeite a orientação dos terminais como definida nos datasheets. Em altas frequências, pense em retorno de corrente e integridade de sinal. Em eletrólitos e RF, a convenção clássica não é suficiente e você precisa de modelos mais específicos. O erro mais comum que eu vejo gente cometendo é aplicar a lógica da corrente convencional sem se dar conta de que o componente em questão opera com polaridade intrínseca. Um capacitor eletrolítico montado ao contrário vaza, aquece e explode. Um diodo invertido simplesmente não conduz. Um sensor de corrente com polaridade errada gera dados enganosos. O sentido da corrente eletrica parece uma abstração, mas na prática é uma ferramenta que precisa ser usada com atenção aos detalhes de cada componente.
