O resistor na prática
Eu desmontei uma fonte chave liga-desliga daqueles eletrônicos baratos dos anos 2000 e o resistor de 10k que alimentava o LED indicador tinha queimado. O curioso era que o resistor vizinho, de 1k, estava perfeito. Perfeito mesmo. Não tinha sinal de sobreaquecimento, não estava ressecado, a coloração do filme protetor estava idêntica à de novo. Aí eu percebi: o problema não era o resistor ter queimado por si só. Era o circuito estar recebendo uma tensão de pico muito acima do projetado por causa de um capacitor eletrolítico ressecado na linha de filtragem. O resistor simplesmente cumpriu seu papel de limitador de corrente até o limite e depois foi embora. Isso acontece todo dia em bancada.
qual a funcao do resistor no circuito
A resposta curta é que o resistor impede que corrente elétrica circular livremente por um caminho onde não deveria. Ele cria uma queda de tensão proporcional à corrente que passa por ele, seguindo a Lei de Ohm. Mas isso é só a definição de livro. Na prática, o resistor serve para varias coisas diferentes dependendo do contexto. Ele limita corrente, divide tensão, gera calor propositalmente em aquecedores, forma temporizadores junto com capacitores, e estabelece pontos de operação para transistores. Quando você conecta um LED diretamente numa bateria de 9V, o LED queima em milissegundos. A corrente que o LED precisa é algo em torno de 20mA, mas a bateria pode fornecer centenas de mA se o caminho tiver resistencia quase zero. Um resistor de 330 ohms colocado em série com o LED limita essa corrente a valores seguros. O calculo é simples: (9V - 2V do LED) / 0.02A = 350 ohms. Eu uso 330 ohms porque é o valor comercial mais proximo.
Tem gente que acha que resistor é só aquele componente listrado de cores. Existe resistor de filme carbonico, de fio enrolado, de óxido metalico, SMD, e até resistor termistor que varia sua resistencia com a temperatura. Cada tipo tem aplicacao propria. O de filme carbonico é economico e funciona bem para a maioria das coisas. O de fio enrolado aguenta muita potencia mas é grande e indutivo. O SMD é pequeno mas difícil de soldar sem experiencia.
como escolher o resistor certo
O primeiro passo é determinar a potencia que o resistor vai dissipar. Se voce esta passando 100mA por um resistor de 100 ohms, a potencia dissipada é I²R = 0.1² × 100 = 1W. Um resistor de 1/4W ia queimar rapidissimo. Eu sempre escolho resistores com pelo menos o dobro da potencia calculada. Um resistor de 2W trabalhando em 1W dura anos. Um de 1/4W trabalhando em 0.3W fica quente demais e muda seu valor com o tempo. O segundo passo é escolher a tolerancia. Resistores comuns tem tolerancia de 5%. Resistores de precisao tem 1% ou ate 0.1%. Se voce esta montando um divisor de tensão para referenciar uma entrada analogica de um microcontrolador, 5% de erro pode significar uma leitura errada de varios pontos. Aí sim vale a pena gastar mais em resistores de 1%. Para a maioria das aplicacoes digitais, como limitar corrente de um LED, 5% sobra de larga.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Tem um erro muito comum que eu vejo todo dia: usar resistor de potencia insuficiente porque o valor em ohms esta correto. O valor em ohms resolve o problema da corrente, mas a potencia em watts resolve o problema do calor. Um resistor de 1/8W substituindo um de 1/4W vai fumar e sair da placa. Eu ja queimei resistor de 1/4W numa placa de controle de motor CC porque o datasheet dizia 1/4W mas a realidade era 3/4W de dissipacao continua. O fabricante subestimou a potencia necessaria.
erros comuns com resistor

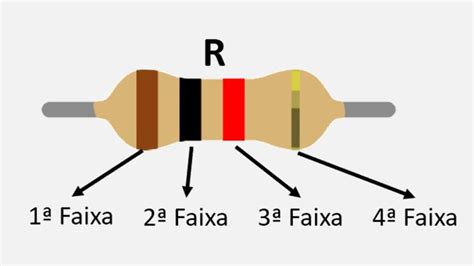

O primeiro erro é ler a resistencia errado. Resistores de 4 bandas usam as duas primeiras bandas para digitos, a terceira para multiplicador, e a quarta para tolerancia. Um resistor marrom-preto-laranja-dourado tem 10 × 1000 = 10k com 5% de tolerancia. Mas se voce ler as bandas de tras pra frente, vira 3k com tolerancia indeterminada. Eu vejo esse erro acontecendo em pelo menos um circuito em cada dez que chegam na bancada. O segundo erro é ignorar o efeito da temperatura. Resistores mudam seu valor com a temperatura. Um resistor de filme carbonico comum tem coeficiente de temperatura em torno de 500 ppm/°C. Isso significa que uma variacao de 50°C pode mudar a resistencia em 2.5%. Para a maioria das aplicacoes isso nao importa. Mas se voce esta montando um circuito de medição de precisao, precisa escolher resistores de baixo coeficiente, como os de fio enrolado ou de ligas especiais.
Tem um problema que ninguém comenta: resistor SMD pequeno esquenta mais que resistor grande porque tem menos superficie para dissipar calor. Um resistor 0805 trabalhando na potencia nominal esquenta muito mais que um 1206 do mesmo valor. A diferença é so o tamanho fisico, mas o efeito na confiabilidade é significativo. Eu sempre uso resistores 1206 ou maiores para aplicacoes de potencia, mesmo que o espaco na placa seja apertado.
quando resistor nao funciona bem
Resistor nao é a solucao para tudo. Se voce precisa limitar corrente de forma precisa em alta potencia, resistor vai esquentar demais e perder eficiencia. Nesses casos, um regulador de corrente com transistor ou CI especifico é muito melhor. Um regulador de corrente com transistor de poder pode entregar 1A com dissipacao de 2W de forma muito mais eficiente que um resistor de 10 ohms de 10W. Tem ainda o problema da indutancia parasita. Resistores de fio enrolado sao indutivos. Se voce esta trabalhando com sinais de alta frequencia, acima de 100kHz, o indutor interno do resistor de fio vai causar problemas. Aí sim vale a pena usar resistor de filme carbonico ou de óxido metalico, que sao quase nao indutivos. Eu ja tive problema com oscilacao em um amplificador de RF porque o resistor de 10k de fio enrolado estava entrando em ressonancia com a capacitancia parasita do trampo.
Outro caso onde resistor falha é em protecao contra surto. Se voce precisa proteger um circuito contra picos de corrente de curtoprazo, resistor nao vai aguentar. O pico de corrente pode destruir o resistor antes que ele limite algo util. Nesses casos, um fuse lento ou um varistor são muito mais adequados. Eu uso varistor de 320V numa entrada CA de equipamentos que ficam em ambientes industriais porque o surto de rede é uma realidade que resistor sozinho nao resolve. No final das contas, resistor é um componente simples mas que exige respeito. Escolher o valor certo em ohms é so o primeiro passo. A potencia em watts, a tolerancia, o coeficiente de temperatura, e a tecnologia de construcao sao todos fatores que determinam se o resistor vai funcionar bem por anos ou vai falhar em semanas. Eu aprendi isso queimando resistores demais no inicio da carreira.
