Como funcionam as projeções cilíndricas na prática

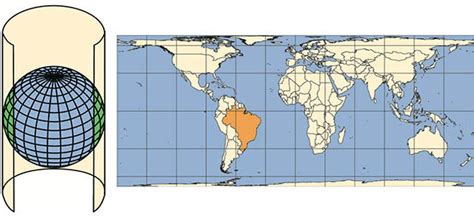

A projeção cilíndrica funciona assim: você pega uma folha de papel e enrola ao redor de um globo, fazendo o papel tocar o globele pelo menos em um meridiano. Depois projeta todos os pontos da superfície esférica sobre esse cilindro. O resultado é um mapa retangular, sem as bordas arredondadas que aparecem em projeções planas ou polares. A coisa mais importante que precisa entender é que isso não é mágica. Você está forçando uma esfera para dentro de um plano, e isso sempre gera distorção. O cilindro toca o globo em uma linha — normalmente o equador — e quanto mais você se afasta dessa linha de contato, mais o mapa menti. Isso não é defeito do software, é matemática pura.
O que todo mundo erra sobre projeção cilíndrica
A maioria dos tutoriais começa definindo o que é, depois fala das fórmulas, e só no final menciona que Mercator é uma projeção cilíndrica. Vou começar pelo contrário. Mercator é o pesadelo que todo cartógrafo conhece, e entender por que ele é problemático vai te dar mais visão do que qualquer definição de livro. Em Mercator, os meridianos são linhas verticais paralelas e os paralelos são horizontais. A escala é verdadeira apenas ao longo do equador. Se você está traçando rotas de navegação, isso é perfeito — uma linha reta no mapa é uma loxodromia, ou seja, um rumo constante. Os marinheiros do século XVI adoravam isso porque podiam simplesmente apontar a bússola e seguir em frente. O problema é o que acontece fora do equador. A Groenlândia parece do tamanho da África em Mercator. Na realidade, a África é 14 vezes maior. Não é um erro de impressão. É a distorção latitudinal crescendo exponencialmente conforme você sobe em latitude.
Eu já vi engenheiros de GIS usarem Mercator para calcular áreas de bacias hidrográficas no Canadá e ficarem surpresos com os resultados. A área calculada estava completamente errada porque o fator de escala varia com o seno da latitude. O correto é usar uma projeção equivalente, como Lambert Conformal Conic ou Albers, dependendo da latitude do seu estudo. Se o seu interesse está entre 20° e 50° de latitude, uma conica bem ajustada aos paralelos padrão locais vai te dar resultados muito mais confiáveis do que qualquer cilíndrica.
Como aplicar uma projeção cilíndrica em SIG
No QGIS, o processo é direto mas tem uma pegadinha que quase ninguém comenta. Vá em Camada > Propriedades > Sistema de Referência de Coordenadas. Você pode escolher entre projeções como Cylindrical Equal Area, Mercator (EPSG:3395), ou Web Mercator (EPSG:3857). A diferença entre eles não é só o nome — é o que cada um preserva e o que cada um distorce. Web Mercator é o padrão do Google Maps, OpenStreetMap, e praticamente todo mapa na web. Ele mantém a forma local (conforme), mas distorce área massivamente nos polos. A vantagem prática é que todo mundo usa, então os dados já vêm prontos. O problema é que se você fizer qualquer medição de distância ou área com ele, os números vão mentir para você. Distâncias em alta latitude ficam infladas por um fator que pode chegar a 3x ou 4x em relação à realidade.
Aqui vai um caso real que eu tive semana passada. Estava trabalhando com dados vetoriais de uso do solo em uma região costeira do sul do Brasil, por volta de 28°S. O arquivo vinha em WGS84 geográficas (lat/lon). Eu simplesmente transformei para Web Mercator achando que era seguro. Quando fui calcular a área total de manguezais, o resultado saiu cerca de 8% maior do que deveria. Não parecia muito, mas em um projeto de licenciamento ambiental, 8% pode ser a diferença entre aprovar ou reprovar uma obra. A correção foi reprojetar para um sistema UTM local (zona 22S), que nesse caso deu um erro inferior a 0,1% nas áreas. Se você está lidando com dados globais e precisa de uma visualização rápida, Web Mercator funciona. Se está medindo algo — área, distância, comprimento de costa — use uma projeção conforme ou equivalente adequada à sua latitude. A diferença entre "mapa bonito" e "medida útil" é exatamente essa escolha.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Tipos de projeção cilíndrica que você realmente vai usar
Existem três variantes principais que fazem sentido no dia a dia. A primeira é a cilíndrica conforme, cujo representante mais famoso é Mercator. Ela preserva ângulos locais, o que significa que formas pequenas permanecem corretas. Isso é bom para navegação e para mapas meteorológicos onde a direção importa mais do que a extensão. A segunda é a cilíndrica equivalente, também chamada de Lambert Cylindrical Equal Area. Aqui a prioridade é área. Continentes mantêm sua proporção relativa, mas as formas ficam esticadas verticalmente conforme se afasta do equador. O Equador é a linha de contato e a única onde a escala é verdadeira em todas as direções. Acima ou abaixo disso, o alongamento aumenta proporcionalmente à secante da latitude. Eu uso essa quando preciso comparar tamanhos de países ou regiões sem me preocupar com formas perfeitas.
A terceira é a cilíndrica equidistante. Nela, as distâncias ao longo dos meridianos são proporcionais. Isso é útil para mapas que precisam mostrar escalas consistentes de norte a sul, como mapas climáticos ou de circulação oceânica. Mas cuidado — a equidistância vale apenas em uma direção. No eixo leste-oeste, a escala varia livremente. Nenhuma delas preserva tudo. Isso é impossível. A prova matemática foi dada por Euler no século XVIII: não existe transformação que preserve simultaneamente forma, área e distância de uma esfera para um plano. Você escolhe o que é mais importante para o seu trabalho e aceita as consequências do resto.
Quando_projecao_cilindrica_deve_ser_evitada
Se o seu dado cobre regiões polares, não use cilíndrica. A distorção fica tão extrema que o mapa perde qualquer utilidade prática. Projeções azimutais polares são muito mais adequadas ali. Se o seu foco é uma faixa estreita de longitude mas com grande extensão latitudinal, uma projeção cônica pode ser mais indicada. O segredo é olhar para a extensão angular da sua área de estudo e escolher o cilindro que melhor se ajusta. Outro caso onde cilíndrica falha feio é em dados que cruzam o meridiano de corte. Se a linha de tangência ou secância do cilindro não passa perto da sua região de interesse, todos os elementos ficam distorcidos de forma uniforme e previsível, mas ainda assim significativa. Um mapa do Japão em Mercator centralizado no equador vai ter os meridianos inclinados e as formas absurdamente alongadas. Centralize o cilindro em 130°E e a coisa melhora drasticamente.
A regra prática que eu sigo é simples: a projeção cilíndrica funciona bem quando sua área de estudo está entre 60°N e 60°S e se estende por várias longitudes. Fora disso, considere alternativas antes de reclamar dos resultados.
Passo a passo para configurar no QGIS
Abra seu projeto. Selecione a camada. Clique com o botão direito e vá em Propriedades. Na aba Sistema de Referência de Coordenadas, digite o código EPSG que você precisa. Se não souber qual é, use a busca por nome. Para estudos de área no Brasil, EPSG:4617 (SIRGAS 2000 / UTM zone 22S) é uma escolha sólida para a faixa litorânea sudeste. Para o norte, provavelmente zone 21S ou 23S dependendo da longitude. Depois de definir o SR, exporte a camada com o algoritmo "Exportar camada como". Marque a opção "Reprojetar para" e selecione o mesmo sistema. Isso cria um arquivo novo com as coordenadas já transformadas, evitando problemas de sobreposição no futuro. Dados mal reprojetados são a causa número um de erros em análises espaciais. Eu já perdi horas caçando bugs que eram só camada em SR errado empilhada sobre outra camada em SR diferente e achando que estavam alinhadas.
Verifique sempre com uma camada de referência. OpenStreetMap em Web Mercator serve para validar se seus dados estão no lugar certo. Se os rios, estradas e costa não coincidirem, algo está errado antes de você sequer começar a análise.
