Guia prático: desenhando portas tecnicamente do jeito certo
A maioria dos desenhos técnicos de portas que eu vejo por aí tem um problema em comum: faltam informações que o marceneiro ou o arquiteto de obra realmente precisa no dia a dia. Vou explicar como fazer isso de verdade, baseado no que já vi dar errado em canteiros de obra.
Portas desenho técnico: o básico que todo mundo esquece

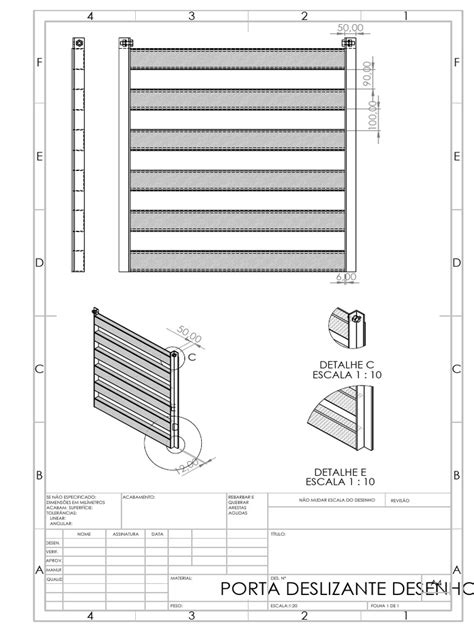

O primeiro passo é entender que um desenho técnico de porta não é só um retângulo com uma linha curva. É um documento construtivo. Você precisa entregar: planta baixa cotada, elevação frontal, corte transversal, detalhe de batente e esquadria, e uma tabela de acabamentos. Sem isso, vira pergunta na obra. Eu já perdi tempo demais corrigindo projetos em que o único desenho era uma vista frontal sem espessura de folha. O marceneiro tinha que adivinhar se a porta era 38mm ou 44mm. Resultado: porta que não fechava no caibro porque a folga estava errada.
O padrão brasileiro para portas internas residenciais segue as medidas da Tabela 4 da ABNT NBR 10524, embora muitasmanufacturer usem bitolas ligeiramente diferentes. Porta de 70cm de largura por 2,10m de altura é o padrão mais comum. Dobradiças de 100x50mm, 3 unidades para portas até 2,10m. Chapa de fechadura com 125mm de centro.
Método passo a passo para desenhar em CAD
Comece separando os elementos por camadas. Isso economiza uns 15 minutos por projeto e evita que você pinte uma porta de cinza quando queria pintar apenas o corte. Eu uso uma camada para folhas, outra para caibros, outra para ferragens, e uma específica para cotas. Sempre. No AutoCAD ou similar, desenhe primeiro o caibro. Espessura típica de 6cm para alvenaria de 10cm, 8cm para parede de 12cm. A profundidade do caibro deve corresponder à espessura da parede mais o reboco em ambos os lados. Depois venha a folha. Lembre-se de desenhar a folga de 2mm de cada lado e 3 a 5mm embaixo. Se pular isso, a porta arrasta no piso terminado.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O sentido de abertura é onde quase todo mundo erra. A linha do arco que representa o vão de giro deve sempre indicar o sentido correto. Se a porta abre para dentro do cômodo, o arco vai nesse sentido. Se abre para fora, o arco vai para o lado oposto. Em plantas baixas, eu costumo colocar um traço reto representando a porta fechada e o arco separado com linha tracejada indicando a posição aberta. Isso evita confusão quando o desenho é lido por quem não está familiarizado com a convenção. Dica técnica pouco conhecida: ao desenhar o detalhe do batente, sempre indique o rebaixo de vedação. A maioria das portas modernas vem com barra de vedação embutida no batente, mas isso precisa constar no desenho para que o fabricante produza no modelo certo. Já tive uma situação em que o fornecedor entregou batente sem vedação porque o desenho não deixava isso claro. A obra parou duas semanas.
Cotas e especificações que não podem faltar
Além das dimensões básicas, você precisa cotar: altura do peitoril do fechadura, altura das dobradiças (geralmente 20cm do rodapé e 20cm do topo), distância entre dobradiças (padrão 90cm entre centros), e a espessura da folha. Para portas de alumínio ou PVC, essas medidas mudam. O caibro também muda — em perfis de alumínio, o encaixe é diferente e exige tolerância de 2 a 3mm para ajuste. Na tabela de portas, inclua: código da porta, tipo de folha (maciça, panela, vidro), material, espessura, acabamento, ferragens, vedação, e observações sobre abertura. Eu costumo numerar cada porta com um código progressivo tipo P01, P02, e referenciar esse código tanto na planta quanto na tabela. Cria uma trilha clara do desenho até a especificação.
Edge case: portas sobrepostas em vão duplo
Aqui vai um exemplo prático que me custou uma madrugada revisando projeto alheio. Vão duplo de 1,40m para dois compartimentos que precisam de portas sobrepostas. O desenho técnico precisa mostrar claramente qual folha é a fixa e qual é a móvel, onde fica o trinco de sobreposição, e a espessura da tábua de encontro. Se você desenhar apenas duas portas normais lado a lado, na hora da fabricação o marceneiro vai montar errado e as portas vão bater uma na outra. A solução: desenhe um detalhe ampliado em escala 1:5 do ponto de encontro, mostrando a tábua de fixação, o rebaixo para o trinco, e a sequência de montagem. Coloque isso como um desenho separado na prancha. Leva 20 minutos a mais e evita retrabalho de R$ 800 a R$ 1.500 em portas refazidas.
Quando o desenho técnico de portas simplesmente não funciona
Existe um cenário em que todo esse cuidado com o desenho técnico se torna inútil: obras com mão de obra extremamente variável e sem fiscalização. Já vi projeto de portas perfeito, com todos os detalhes, ser executado de qualquer jeito porque o pedreiro do dia resolvesse improvisar o caibro com madeiramento inadequado. O desenho técnico é uma promessa de execução, não uma garantia. Se não houver acompanhamento, o melhor desenho do mundo não impede erro de montagem. Nesses casos, a alternativa mais eficiente é reduzir a complexidade. Em vez de desenhos customizados para cada porta, adote um padrão de caibro e ferragens e faça uma única ficha técnica genérica bem detalhada. A obra ganha consistência e o marceneiro produz mais rápido porque não precisa readaptar o processo a cada porta.
Formatos de entrega recomendados
PDF para impressão em A3 ou A4, com cotas legíveis e legenda completa. DWG ou DXF como arquivo fonte para consulta. Se for trabalhar com BIM, Revit ou Archicad já possuem famílias de portas paramétricas que geram automaticamente planta, elevação e tabela. O resultado costuma ser mais preciso do que desenho manual, mas exige domínio da ferramenta — e se você errar um parâmetro na família, todo o projeto herda o erro. Para quem não domina CAD ainda, planilhas de especificação combinadas com croquis cotados são aceitáveis para projetos residenciais pequenos. Mas se o orçamento da obra passa de R$ 300 mil, o desenho técnico padronizado é obrigação profissional, não luxo.
