Plano Cartesiano Como Fazer

Desenhando o plano cartesiano na prática

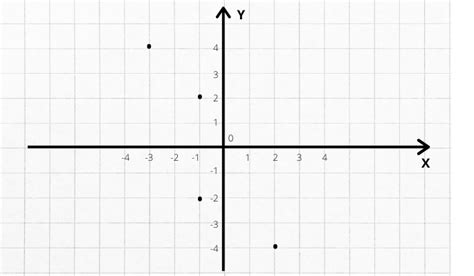

O plano cartesiano é basicamente um sistema de eixos perpendiculares onde você localiza pontos usando coordenadas. Tem o eixo x (horizontal) e o eixo y (vertical), e o ponto onde eles se cruzam é a origem, que vale (0, 0). Todo ponto no plano é representado por um par ordenado (x, y). Parece simples porque é simples, mas tem armadilhas que todo mundo encontra quando começa a mexer com isso de verdade.

plano cartesiano como fazer passo a passo

Pegue uma folha de papel quadriculado ou abra uma ferramenta como o GeoGebra. Desenha dois eixos cruzando-se no centro da folha. Marca a origem. Numbera o eixo horizontal positivamente para a direita e negativamente para a esquerda. O eixo vertical vai positivo pra cima e negativo pra baixo. Esse é o básico. Qualquer coisa mais complicada depende do que você precisa fazer com ele depois. Se você for construir à mão, use régua mesmo. Esquecer de usar régua e desenhar os eixos tortos é o tipo de erro que aparece em prova e ninguém percebe na hora. O resultado é que pontos ficam fora do lugar e você passa meia aula refazendo tudo. Quando eu comecei a ensinar isso, a maioria dos alunos desenhava os eixos com o dedo apontando e achava que tava certo até o professor corrigir.

Agora, se for no GeoGebra ou no Python com Matplotlib, o processo é mais direto. No GeoGebra, você clica em "Eixos" e pronto. No Python, é algo como: import matplotlib.pyplot as plt
plt.axhline(0, color='black')
plt.axvline(0, color='black')
plt.grid()
plt.show()

Isso já te dá os eixos e a grade. Depois você adiciona pontos com plt.scatter() ou linhas com plt.plot(). Um detalhe que poucas pessoas mencionam: scale dos eixos. Eixos com escalas diferentes nos dois eixos vão distorcer ângulos e formas. Se você traça uma circunferência e ela sai como elipse, provavelmente é isso. A solução é travar a escala igual. No Matplotlib, usa plt.axis('equal'). No GeoGebra, clica com o botão direito no eixo e ajusta a unidade.

Também tem o problema de pontos com coordenadas decimais. Quando o exercício pede algo como (2,5; -1,3), desenhar à mão fica complicado porque quadriculado comum não divide isso direito. Nesses casos, usar ferramentas digitais resolve rápido. Às vezes o problema não é o conceito, é só a ferramenta que tá insuficiente pra escala que você precisa. Outra coisa que todo mundo erra é confundir a ordem. (3, 2) não é o mesmo que (2, 3). O primeiro valor é sempre x, o segundo é y. Se inverter, o ponto vai pra lugar errado e a questão inteira fica errada. Já vi gente passar meia questão errada por isso porque copiou os números na ordem que o exercício falou, não na ordem dos eixos.

Aplicações comuns e o que funciona de fato

Depois de construir o plano, você provavelmente vai querer plotar pontos, traçar retas ou representar funções. Plotar um ponto é só marcar onde x encontra y e colocar um sinalzinho lá. Traçar uma reta entre dois pontos (x1, y1) e (x2, y2) usa a equação da reta: y = mx + b, onde m é o coeficiente angular, calculado como (y2 - y1) / (x2 - x1). Para funções, você calcula valores de y para vários valores de x e conecta os pontos. Simples na teoria. Na prática, o jeito mais eficiente é gerar uma tabela de valores com espaçamento regular e plotar. Quanto mais pontos, mais precisa a curva. Mas existe um ponto de saturação onde adicionar mais pontos não muda quase nada e só perde tempo.

Um problema real que eu encontrei varias vezes: quando o exercício pede para representar desigualdades, tipo y > 2x + 1, a maioria das pessoas desenha a reta e pronto. O erro é não sombrear a região certa. A reta é só a fronteira. Você precisa testar um ponto de teste, como a origem (0, 0), e ver se ele satisfaz a desigualdade. Se satisfaz, a região que contém a origem é a solução. Se não satisfaz, é o lado oposto. Isso economiza muito tempo em vez de chutar. Para sistemas de inequações, onde você tem mais de uma condição ao mesmo tempo, você soma as regiões sombreadas. O que sobra sobreposto é a região viável. Se nenhuma área se sobrepõe, o sistema não tem solução. Isso acontece mais do que parece, especialmente quando os enunciados são montados pra confundir.

Se você precisa de algo mais robusto que desenho manual, o planilha eletrônica funciona bem. Coluna A pra x, coluna B pra y, e usa gráficos de dispersão. É rápido e fácil de ajustar valores depois. A desvantagem é que não escala bem pra situações mais complexas, como funções com mais variáveis ou transformações geométricas avançadas.

Erros frequentes e como evitar

Confundir quadrantes é um clássico. Quadrante 1 é onde ambos são positivos, quadrante 2 é x negativo e y positivo, quadrante 3 é ambos negativos, quadrante 4 é x positivo e y negativo. Se você decorou isso uma vez mas não pratica, volta a errar depois de algum tempo sem motivo. A saída é treinar com exercícios de localização de pontos em cada quadrante até virar automático. Outro erro comum é não marcar a origem corretamente. Às vezes o gráfico começa em um valor diferente de zero nos dois eixos. Nesse caso, a origem do sistema de coordenadas pode não estar no canto inferior esquerdo do papel. Você precisa identificar onde x = 0 e y = 0 estão e construir a partir daí.

Quando mexe com coordenadas polares ou transformações, o plano cartesiano convencional começa a mostrar limitações. Para rotações, por exemplo, converter para coordenadas polares, fazer a rotação e converter de volta às cartesianas é muito mais prático do que tentar manipular diretamente. É um detalhe técnico, mas faz diferença quando o exercício cobra isso. Se o objetivo é apenas plotar pontos rapidamente e visualizar dados, ferramentas online gratuitas como o Desmos ou o GeoGebra cobrem a maior parte do que você precisa sem precisar escrever código. Se precisa automatizar ou trabalhar com muitos pontos, Python com Matplotlib é mais adequado. Cada um tem seu lugar, e escolher o errado é só perda de tempo.
