Instalando uma placa luminosa personalizada: o que funciona e o que dá erro
Vou direto ao ponto porque tem gente que gasta dinheiro à toa achando que placa luminosa personalizada é só colar fita de LED num suporte e pronto. Não é. A diferença entre um projeto que dura dois anos e um que queima no primeiro inverno está nos detalhes que ninguém conta nos tutoriais de YouTube.
O que é placa luminosa personalizada de verdade

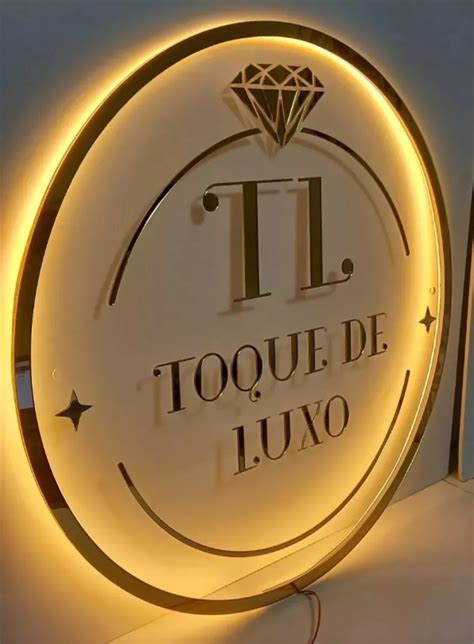

A placa luminosa personalizada é uma estrutura com fonte de luz embutida, difusora frontal e contornos definidos. Pode ser feita em acrílico, MDF, alumínio ou PVC expandido. O acabamento frontal costuma ser em acrílico policarbonato branco leitoso — aquele que espalha a luz sem mostrar os pontos de LED individualmente. Se alguém te vender como "pura" e não explicar o índice de difusão, desconfie. Componentes básicos:
Fita de LED SMD 5050 ou COB: SMD 5050 é o padrão do mercado. COB entrega luz mais uniforme mas é mais caro e exige driver dedicado. Para letra de 30 centímetros de altura, eu uso SMD 5050 mesmo, a menos que o projeto tenha curvas muito apertadas. Driver de corrente constante: Esquece transformar 220V direto em 12V com fonte genérica de china barata. Driver bom não pisca quando a tensão cai e não entra em prote térmica na primeira hora de uso. Eu recomendo driver IP67 com margen de 20% acima da carga real.
Difusor acrílico: Espessura mínima de 3 milímetros para letras pequenas, 5 milímetros para peças acima de 60 centímetros. Acrílico de 2mm fica ondulado com o calor do LED e cria manchas escuras visíveis após seis meses.
Um problema que eu tive recentemente
Montei uma placa luminosa personalizada para uma loja de artesanato em outubro. O cliente pediu letras cursivas com 80 centímetros de altura. Eu usei fitting de 12V, 60 LEDs por metro, driver de 5 amperes calculado com folga. Instalou tudo certinho, teste de bancada perfeito. Quinze dias depois, o cliente ligou dizendo que as letras estavam piscando intermitentemente só nos cantos superiores. A causa: o driver ficava dentro de uma caixa de PVC selada, sem ventilação. O calor se acumulava e o capacitor interno entrava em proteção térmica, cortando a corrente de forma intermitente. Eu resolvi furando duas aberturas de 2 centímetros na parte inferior da caixa do driver e recolocando uma tampa perfurada. O problema parou na hora. Se o driver fica, ele vai falhar. Isso não é exceção, é regra.
Dimensionamento de potência: onde a maioria erra
A conta é simples mas as pessoas confundem Watt com Ampere. Fita de LED SMD 5050 a 60 LEDs/m consuma 14,4W/m a 12V. Isso dá 1,2A/m. Duas letras de 2 metros de comprimento total = 4 metros de fitting = 57,6W = 4,8A no driver mínimo. Mas aqui está o detalhe que ninguém fala: a queda de tensão nos primeiros 50 centímetros da fitting é visível. A luz fica mais fraca perto do ponto de alimentação. Solução prática: alimentar pelos dois extremos da fitting. Se o projeto tem mais de 3 metros de fitting contínua, alimente cada segmento separadamente com fios de 2,5mm². Fio fino de fitting (geralmente 0,5mm²) não suporta a corrente de forma homogênea ao longo do traçado.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Montagem passo a passo
Passo 1 — Projeto eletrônico antes de cortar qualquer material. Desenhe o layout das letras, calcule o comprimento total de fitting, defina os pontos de alimentação. Anote o driver necessário e as distâncias dos fios. Se você pular essa etapa, vai descobrir depois que o driver não cabe no espaço reservado ou que o comprimento de fitting excede o máximo recomendado pelo fabricante. Passo 2 — Corte da estrutura. Para acrílico, corte a laser ou jateamento. MDF pode ser cortado em tico-tico com lâmina fina. Alumínio exige serra de bancada com lâmina para metal. A espessura do material define a profundidade da caixa de luz atrás do difusor. Quanto mais fundo, mais espaço para dissipação.
Passo 3 — Preparação do difusor. Lixe levemente a face interna do acrílico com lixa 800 úmida se quiser uniformizar ainda mais a difusão. Não passe lixa na face externa — você vai riscar o acabamento visível. Passo 4 — Fixação da fitting. Use aba de fixação de silicone transparente aplicada nos pontos de apoio, não no meio do traçado. A fitting expande com o calor. Se você colar firmemente em toda extensão, ela vai trincar ou soltar com dilatação térmica.
Passo 5 — Conexões elétricas. Solda é obrigatória para junções permanentes. Conector pressão de cobre falha com vibração e variação térmica. Se precisar de conexão removível, use conector Wago ou terminal de pressão de qualidade. Nada de emendas nuas fita isolante. Passo 6 — Montagem final e teste. Monte a placa com o difusor instalado, ligue, deixe funcionar por duas horas seguidas. Meça a temperatura do driver com termômetro infravermelho. Se passar de 65°C, revise a ventilação. Teste também o brilho em ambiente escuro — manchas escuras aparecem só nesse cenário.
Quando não fazer placa luminosa personalizada
Existe cenário em que essa solução não funciona. Se o ambiente tem variação térmica extrema — garagem sem climatização, fachada exposta a sol direto por mais de oito horas — o acrílico amarela e a fitting perde eficiência luminosa em dois anos. Nesse caso, considere letreiro retroiluminado com fonte de luz externa (indoor) ou letreiro de neonflex em ambiente controlado. Neonflex não esquenta tanto e aguenta melhorUV, mas exige transformador de alta tensão e manutenção especializada.
Preços e prazos realistas
Uma placa luminosa personalizada de letras simples (até 40cm de altura) com LED SMD 5050, acrílico 3mm e driver IP67 sai entre R$ 180 e R$ 350 por metro linear, dependendo da região e do fornecedor. Prazo de fabricação: 7 a 12 dias úteis para peças sob medida. Peças padronizadas podem chegar em 3 dias. Se alguém prometer 24 horas, provavelmente está usando material de baixa qualidade ou cortando etapas de secagem do adesivo de fixação.
Manutenção pós-instalação
Limpeza do difusor a cada três meses com pano de microfibra úmido e detergent neutro. Não use álcool ou solventes — eles embatomam o acrílico e criam microfissuras por onde a umidade entra. Verifique o driver uma vez ao ano: cheire se tem cheiro de componente queimado, veja se há ruído de zumbido anormal. Driver falho geralmente dá sinais antes de morrer. Se um segmento da fitting queimar, substitua apenas o trecho afetado. Não precisa trocar a fitting inteira. LED SMD 5050 é modular. Basta cortar no ponto de corte marcado (geralmente a cada 3 LEDs) e soldar os terminais correspondentes.
Esse é o guia sem enrolação. Se tiver dúvida específica sobre dimensão, tipo de material ou driver, pergunte nos comentários. Respondo baseado no que eu vejo no dia a dia, não no que está no manual do fabricante.
