Pirámide De Base Hexagonal

Construindo uma pirâmide de base hexagonal na prática

Ao modelar uma pirâmide de base hexagonal em softwares como Blender ou Fusion 360, o processo começa com a base e sobe até o ápice, mas existem alguns detalhes que costumam causar problemas se você não prestar atenção desde o início. A forma mais confiável é criar o hexágono no plano XY, centralizado na origem, e depois extrair as faces laterais usando pontos de controle ou operações de solid.

O que é pirâmide de base hexagonal e como calcular suas medidas

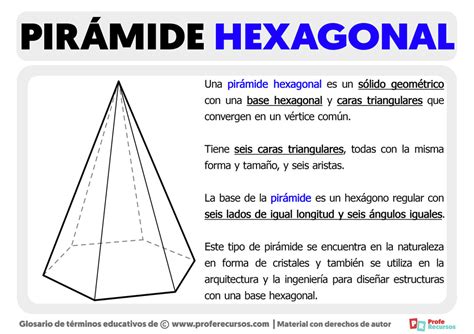

Uma pirâmide de base hexagonal é um sólido geométrico com seis faces laterais triangulares que convergem para um único vértice acima do centro da base hexagonal. Para construir isso com precisão, você precisa saber o lado do hexágono (L), a altura (H) e o apotema da base (a = L × 3/2). O comprimento da aresta lateral, aquela que vai de um vértice da base ao ápice, é calculado por raiz quadrada de (R² + H²), onde R é o raio do círculo circunscrito ao hexágono, que nesse caso é igual ao próprio lado L. Muitas planilhas e scripts que eu vejo por aí usam o lado do hexágono como entrada principal, mas o erro comum é confundir o apotema com o raio. O apotema é a distância do centro ao ponto médio de um lado, não até um vértice. Eu vi gente tentar usar o apotema no lugar do raio na fórmula da aresta lateral e a pirâmide ficar torta quando exportada para impressão 3D. A correção é simples: verifique sempre se o valor que você está elevando ao quadrado na equação é mesmo o raio circunscrito, que para um hexágono regular equivale exatamente ao lado do polígono.

Um problema real que eu enfrentei recentemente envolveu a geração de mesh para renderização. Quando usei o recurso automático do Blender para criar as faces laterais a partir de um loop de vértices, a malha apresentou normais invertidas em duas das seis faces triangulares. O resultado era que a parte de trás dos triângulos ficava preta em renderizações com iluminação. O workaround foi selecionar cada face afetada, entrar em modo edit, inverter as normais individualmente e aplicar um remesh com subdivisão suave só nas arestas que realmente precisavam. Isso gastou cerca de 20 minutos a mais do que o esperado, mas salvou a render final. Uma dica prática é sempre revisar as normais logo após a criação da geometria, antes de qualquer processo de subdivisão. Passo a passo funcional para criar a pirâmide:

Adicione um círculo no Blender e mude para 6 vértices. Certifique-se de que o radio esteja definido corretamente e que o centro esteja em 0,0,0. Pressiona Shift+A e adiciona um plano como referência se precisar alinhar algum eixo. Selecione todos os vértices da base, mude para o modo face e extrai cada face triangular individualmente conectando ao ponto do ápice em Z = H. Use a ferramenta Snap para garantir que todos os triângulos compartilhem exatamente o vértice superior. Em seguida, selecione todas as faces triangulares e use a função Face > Normals > Recalculate Outside. Se quiser uma versão mais limpa, vá em Mesh > Clean Up > Merge by Distance para remover vértices sobrepostos que às vezes aparecem após a extrusão. No Fusion 360, o caminho é diferente. Crie o esboço do hexágono, extrai para formar um cilindro baixo e depois usa a operação de loft conectando o hexágono na base ao ponto central na altura desejada. O loft funciona, mas exige que o esboço inicial e o ponto final estejam perfeitamente alinhados no eixo Z. Qualquer desvio de 0,1 mm já gera uma distorção visível na geometria.

Se você está pensando em uma aplicação específica, como um modelo para impressão 3D, considere que a precisão dimensional depende muito do software de fatiamento. Camadas muito grossas (acima de 0,3 mm) vão deixar as arestas triangulares com aspecto escalonado, então diminua para 0,15 ou 0,2 mm. O tempo de impressão de uma pirâmide desses tamanho médio fica em torno de 45 minutos a 1 hora, dependendo da orientação. Imprimir com a base para baixo dá melhor qualidade nas faces laterais, mas exige suporte sob os triângulos inferiores, o que costuma marcar a superfície. Para quem precisa de uma solução rápida e sem dor de cabeça com malhas ou softwares CAD, existe um gerador online que cria arquivos STL prontos a partir dos parâmetros que você insere. Basta digitar o lado e a altura, escolher a resolução de subdivisão e baixar. A maioria desses sites não oferece controle sobre a orientação das normais, então você provavelmente vai precisar passar por uma verificação manual mesmo assim.

Pontos que vale a pena lembrar

A construção manual em Blender dá mais controle, mas o custo de tempo é maior. O Fusion 360 resolve rápido, mas é sensível a pequenas inconsistências no esboço. E arquivos STL prontos evitam trabalho, mas sacrificam a customização fina. Nenhum caminho é universalmente melhor — depende do que você precisa entregar e em quanto tempo. Se estiver trabalhando com pirâmides maiores, como modelos arquitetônicos em escala, a proporção entre a altura e o lado da base precisa ser verificada antes de qualquer impressão ou montagem. Pirâmides muito baixas tendem a parecer cúpulas e pirâmides muito altas ficam instáveis quando materializadas. Uma razão de 1:1 entre o lado da base e a altura costuma ser o ponto de equilíbrio visual mais seguro.
