Entendendo resistência elétrica na prática
O que significa resistência quando você está olhando para um esquema elétrico ou medindo componentes numa bancada? É simplesmente a oposição que um material oferece à passagem de corrente elétrica. A unidade é o ohm (), e a relação básica é a Lei de Ohm: V = R × I. Tensão igual a resistência vezes corrente. Se você conhece dois desses valores, calcula o terceiro. Funciona assim desde o século XIX, mas ainda causa confusão quando as coisas saem do ideal.
Pra que serve saber o valor real da resistência
Eu trabalhei num projeto de fonte chaveada onde os resistores de sense estavam apresentando desvio de valor com o tempo. O especificado era 0,1 com tolerância de 1%, mas depois de mil horas em operação, alguns tinham chegado a 0,14 . Isso alterou o ganho do laço de feedback e a fonte começou a oscilar em 2 kHz, suficiente para queimar um capacitor de saída por sobrecorrente alternada. A solução foi trocar para resistores de fio com deriva térmica menor e adicionar um resistor de bypass para estabilizar a impedância de alta frequência. Demorou duas semanas para chegar nesse ponto, porque o problema só aparecia em temperatura de operação, não em bancada fria. Resistência não é só um número no datasheet. Ela varia com temperatura, com potência dissipada, com idade, e com a frequência do sinal quando se trata de componentes reais. Um resistor de carbono tem indutância parasita e capacitância entre os terminais. Em frequências acima de 100 kHz, o comportamento deixa de ser puramente resistivo. Resistores de filme metálico são muito melhores nesse aspecto, mas custam mais. Resistores de fio são estáveis, mas indutivos por natureza, então evite-os em aplicações de comutação rápida.
Como medir resistência corretamente
A forma mais direta é usar um multímetro na função ohmímetro. Você desliga o circuito, isola o componente e mede. Mas tem armadilhas. Se o circuito tiver capacitores carregados, o ohmímetro pode dar uma leitura falsa enquanto carrega o capacitor. Se houver caminhos paralelos, a medida será da resistência equivalente, não do componente individual. Eu já perdi tempo rastreando um curto que não existia porque duas trilhas em paralelo criavam uma leitura que parecia normal até você desconectar o componente. Para medições de baixa resistência, abaixo de 1 , use o método de quatro terminais (Kelvin). O multímetro comum injeta corrente e mede queda de tensão no mesmo par de sondas, então a resistência dos próprios cabos e contatos entra na conta. Num resistor de 0,05 , os cabos podem adicionar 0,1 de erro. Com o método Kelvin, você injeta corrente por um par de terminais e mede tensão por outro par, isolando a queda apenas no componente. A diferença pode ser de 100% no erro, dependendo do valor medido.

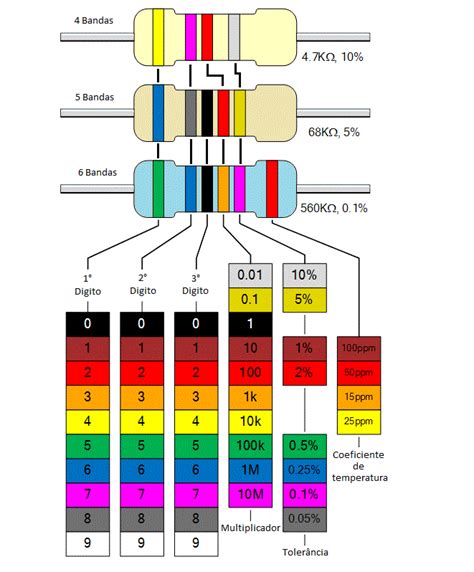

Tipos de resistência e onde cada um falha
Resistores fixos vêm em várias tecnologias. De carbono compostos são baratos e suportam surtos, mas geram ruído eletromagnético próprio. De filme metálico têm tolerância apertada e baixo ruído, ideais para circuitos de precisão. De fio são os mais estáveis termicamente, mas volumosos e indutivos. SMD de filme metálico ou metal óxido são o padrão atual para montagem em superfície, com boa estabilidade e tamanho reduzido. Resistores variáveis, como trimpots e potenciômetros, têm vida útil limitada. Um trimpot de cermet aguenta cerca de 10 mil cursores antes que a resistência comece a variar bruscamente. Potenciômetros de fio duram mais, mas são grandes demais para a maioria das placas modernas. Se você precisa de ajuste fino e raramente altera, um trimpot de 10 voltas é mais preciso. Se vai ajustar frequentemente, um potenciômetro logarítmico de qualidade é menos propenso a saltos de resistência.
Termistores são resistores que variam intencionalmente com temperatura. NTC diminui a resistência quando esquenta, PTC aumenta. Eu usei NTCs como limitadores de corrente de entrada numa fonte de alimentação simples. O problema é que a característica não é linear, e o tempo de resposta térmico cria um atraso entre a corrente que passa e a mudança de resistência. Para proteção contra surto, funciona bem. Para regulação de temperatura precisa, você precisa de outra coisa.
Erros comuns ao dimensionar resistores
O erro mais frequente é subestimar a potência dissipada. Um resistor de 1 k conduzindo 10 mA dissipa 0,1 W. Um resistor de 1/4 W suporta isso sem problema... em teoria. Na prática, se o resistor estiver numa placa confinada, próximo a outros componentes quentes, a deriva térmica reduz a potência máxima suportada. O datasheet normalmente dá curvas de derating a partir de 70°C, mas muitos engenheiros ignoram essas curvas. O resistor vai funcionar, só que a resistência muda, o circuito se descalibra, e o defeito parece intermitente. Outro erro é escolher resistência de valor arbitrariamente alto ou baixo. Valores muito altos são sensíveis a ruído e corrente de fuga. Um resistor de 10 M numa entrada de amplificador operacional pode coletar carga estática e deslocar o ponto de operação. Valores muito baixos desperdiçam corrente. Um resistor de 1 numa linha de alimentação de 5 V com carga de 1 A dissipa 1 W e cai 1 V. dépendendo da aplicação, isso pode ser inaceitável.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Para circuitos de amostragem ou divisores de tensão, a regra prática é manter a corrente pelo divisor entre 1% e 10% da corrente de carga. Se o divisor alimenta a base de um transistor que puxa 1 mA, o divisor deve conduzir entre 0,1 mA e 10 mA. Resistência total entre 500 e 50 k para uma tensão de 5 V. Dentro dessa faixa, o efeito da corrente de base no ponto de divisão é pequeno e o consumo não é excessivo.
O que significa resistência quando se fala de materiais
Além do componente discreto, a resistividade é uma propriedade do material. Cobre tem resistividade de 1,68 × 10 ·m a 20°C. Alumínio é cerca de 60% mais resistivo que cobre. Condutores mais grossos têm menor resistência porque a área transversal é maior. O comprimento importa linearmente: um fio duas vezes mais longo tem duas vezes mais resistência. Isso é básico, mas esquecer essa relação leva a quedas de tensão inesperadas em instalações elétricas. A resistividade muda com a temperatura. Para metais, o coeficiente é positivo: a resistência aumenta quando aquece. Para o cobre, é cerca de 0,00393 por °C. Um motor que esquenta de 25°C para 75°C tem seu enrolamento com resistência 20% maior. Se você medir a resistência a frio para diagnosticar um problema, o valor real em operação será significativamente diferente. Isso não é defeito, é física. Mas muita gente interpreta a medição a frio como referência absoluta.
Quando a resistência não é o problema
Às vezes o circuito não funciona e a primeira coisa que se verifica é a resistência de componentes. Mas em falhas de sinal, a impedância total é o que importa, não só a resistência DC. Indutores e capacitores introduzem reatância, que depende da frequência. Um indutor de 1 mH tem reatância de 6,28 a 1 kHz, mas 6,28 k a 1 MHz. Um capacitor de 100 nF tem reatância de 1,6 k a 1 kHz, mas 1,6 a 1 MHz. Se você está analisando um circuito de alta frequência olhando só a resistência DC, está ignorando a maior parte do comportamento. Impedância de entrada e saída também entraram nessa história. Um amplificador com impedância de saída de 50 conectando-se a uma carga de 50 k praticamente não carrega o sinal. Mas o mesmo amplificador numa carga de 50 verá sua tensão de saída cair pela metade. Case você precisa casar impedâncias para máxima transferência de potência, case para minimizar carga. São necessidades diferentes, e confundir os dois casos causa projetos que funcionam num cenário e falham noutro.
Resistência de contato também é uma questão separada. Conexões soltas, soldas frias, terminais oxidadros criam resistência extra nos pontos de conexão. Essas resistências são instáveis: variam com vibração, temperatura, e tempo. Uma junta mal soldada pode ter 0,5 de resistência de contato que sobe para 5 quando vibra. O circuito oscila, reinicia, ou comporta-se de forma errática. A solução não é calcular melhor, é melhorar a conexão mecânica e verificar visualmente todas as juntas.
Alternativas quando a resistência convencional não resolve
Se você precisa de precisão de resistência sem variação térmica significativa, resistores de liga de nicrômio ou manganina são opções. Eles têm coeficiente de temperatura quase zero em faixas moderadas. São caros e maiores, mas para instrumentos de medida e referências de tensão fazem diferença. Se o problema é potência dissipada em espaço reduzido, resistores com estrutura cerâmica e revestimento de alumínio dissipam calor melhor que os de carbono tradicionais. Em situações onde resistência fixa não basta, shunts de corrente são a alternativa. Eles são basicamente resistores de baixo valor calibrados para medir corrente pela queda de tensão. Um shunt de 0,01 com 10 A dera 100 mV de queda. Amplificadores instrumentação com ganho ajustável leem essa queda com precisão. O shunt em si precisa ser estável termicamente, porque qualquer variação de resistência afeta diretamente a medição de corrente. Shunts de manganina ou constantan são os padrão nessa aplicação.
Para proteção contra sobrecorrente onde resistor fixo seria insuficiente, PTCs auto-recuperáveis oferecem uma alternativa. Eles aumentam drasticamente a resistência quando aquecem por corrente excessiva, limitando a corrente automaticamente. Quando o defeito é removido e o componente resfria, a resistência volta ao normal. Não substituem fusíveis em situações de curto-circuito severo, mas para sobrecargas moderadas e repetidas, economizam troca de componentes e permitem rearme sem intervenção. O essencial é entender que resistência é um parâmetro com muitas camadas. O valor nomina no componente é só o ponto de partida. Temperatura, frequência, potência, envelhecimento e topologia do circuito determinam o comportamento real. Medir com atenção, dimensionar com margem, e verificar condições reais de operação evita a maioria dos problemas. O resto é ajuste fino.
