Como funciona uma usina hidrelétrica na prática

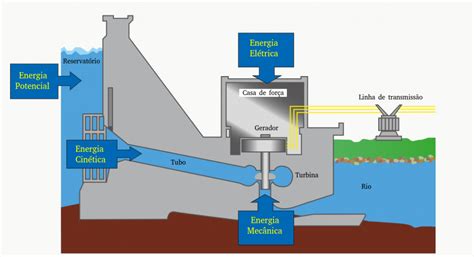

Uma usina hidrelétrica converte a energia potencial da água represada em energia elétrica. A água cai por uma conduite forçada, gira uma turbina, que aciona um gerador. O campo magnético do rotor dentro do estator induz corrente alternada. Essa corrente sobe de tensão nos transformadores e entra na linha de transmissão. O resto é infraestrutura de alta tensão e operação em tempo real. O que é energia hidrelétrica não é algo abstrato. É física aplicada, engenharia civil pesada e operação de rede. O ciclo é simples no papel. A execução é onde as coisas dão errado.
o que é energia hidrelétrica: geração, componentes e fluxo real
Os componentes principais são a barragem, o vertedouro, a casa de força, as turbinas e os geradores. A barragem cria o salto hidráulico. O vertedouro é o sistema de segurança para quando o reservatório está cheio demais. A casa de força abriga as unidades geradoras. As turbinas tipo Francis ou Kaplan são as mais comuns no Brasil. Turbinas Pelton aparecem onde o salto é muito alto e a vazão, baixa. O gerador transforma a rotação mecânica em eletricidade. O sistema de excitação controla a tensão de saída. Os transformadores elevadores levam a energia aos 138 kV, 230 kV ou mais para o sistema interligado. A água que passa pela turbina continua seu caminho para o rio a jusante. Não é um circuito fechado. É fluxo unidirecional controlado. O reservatório armazena energia potencial. Quando você abre as comporta's, libera essa energia de forma gerenciada.
Pitfall comum: muita gente pensa que energia hidrelétrica é só "água caindo". Na verdade, o controle de vazão, o manejo do reservatório e a sincronização com a rede são tão importantes quanto a turbina em si. Sem operação adequada, a usina pode oscilar a frequência da rede ou causar transientes perigosos.
como eu lido com problemas reais em usinas hidrelétricas
Uma vez, em uma usina de médio porte no Sul, o setor de operação notou vibração anormal na turbina Kaplan durante partida em carga parcial. A análise modal inicial apontava para desbalanceamento do rotor. Trocamos os anéis de vedação do ajustador de pás, recalibramos o sistema hidráulico de posicionamento e fizemos um balanceamento em campo com analisador de vibração portátil. O problema era cavitação induzida pelo ângulo incorreto das pás fixas em relação ao fluxo. Não era o rotor. Era a geometria do fluxo interno. Isso leva uns três dias de trabalho se você tiver as peças certas e o engenheiro de plantão souber o que está procurando. A maioria dos técnicos parte para o óbvio primeiro. Cavitação em turbina Kaplan é um problema velho. O manual do fabricante já descreve os sinais. O problema é que ninguém lê o manual antes de algo dar errado.
Outro ponto que vejo sempre: a medição de eficiência real. A eficiência teórica da turbina aparece nos testes de fábrica com números bonitos. Na operação real, a eficiência cai porque a sedimentação altera o perfil do rio, o nível do reservatório varia e as condições de carga nunca são ideais. Uma usina que rende 91% em teste pode operar em média 84% no ano todo. Isso faz diferença no faturamento. Muito diferença.
👉 Clique no botão abaixo para saber mais sobre o assunto!
vantagens, limitações e cenários onde hidrelétrica não funciona bem
Hidrelétrica é eficiente porque a conversão direta de energia potencial em elétrica perde menos energia do que ciclos térmicos. Não há combustão. Não há perda por calor rejeitado. A eficiência de conversão pode ultrapassar 90% em condições boas. Comparado a uma termelétrica a gás que opera em torno de 45% a 55%, a diferença é enorme. Mas hidrelétrica tem limitações sérias. A primeira é dependência hidrológica. Em secas prolongadas, a geração cai. O Brasil passou por isso em 2021 e 2022. Reservatórios chegaram a níveis críticos. Usinas operaram abaixo da capacidade nominal por meses. Quem depende exclusivamente de hidrelétrica fica exposto a esse risco climático.
A segunda limitação é impacto ambiental e social. Barragens alteram ecossistemas fluviais, afetam peixes migratórios, sedimentação reduz a vida útil do reservatório e o deslocamento de comunidades é real. Projetos novos enfrentam licenciamento ambiental que pode levar anos. Às vezes mais de cinco anos, dependendo do estado e da dimensão do empreendimento. A terceira limitação é geográfica. Nem todo lugar tem salto d'água e topografia favorável. O potencial hidrelétrico do Brasil está concentrado no Centro-Oeste, Sudeste e Norte. Regiões planas ou com rios de baixíssimo desnível não são candidatas. Nesses casos, energia solar ou eólica fazem mais sentido técnico e econômico.
números práticos para entender a escala
Uma usina de porte médio no Brasil, tipo uma hidrelétrica de 300 MW, produz em média cerca de 1.500 GWh por ano, considerando fator de carga de 57%. Isso alimenta aproximadamente 1,3 milhão de residências. A Itaipu, com 14 GW de potência instalada, gera em torno de 75.000 a 90.000 GWh anualmente, dependendo da vazão. É uma das maiores usinas do mundo em geração média. O tempo de resposta de uma usina hidrelétrica é rápido. De desligada a pleno carregamento, leva de 3 a 8 minutos. Uma termelétrica a carvão ou nuclear leva horas. Por isso a hidrelétrica é usada para regulação de frequência e atendimento de picos de demanda. É o recurso mais ágil da matriz.
quando considerar hidrelétrica e quando considerar outra fonte
Se você tem acesso a um rio com desnível suficiente, vazão constante e terreno adequado para barragem, hidrelétrica é uma opção sólida. O custo nivelado de energia (LCOE) de hidrelétricas bem localizadas fica entre 40 e 80 USD/MWh em muitos casos. Comparado a solar fotovoltaica, que hoje sai entre 30 e 60 USD/MWh em bons locais, a hidrelétrica não é necessariamente mais barata. Mas oferece armazenamento natural via reservatório, algo que a solar não faz sem baterias. Para microrredes isoladas, hidrelétrica pequena (PCH) pode ser viável se houver recursos hídricos. Mas o investimento inicial é alto. O retorno vem em décadas, não em anos. Se o objetivo é geração distribuída em telhados ou comunidades remotas sem curso d'água próximo, solar com baterias é mais prático e rápido.
um detalhe que poucos mencionam: sedimentação
O reservoir enche de sedimentos com o tempo. A taxa depende do tipo de solo, precipitação e magnitude do rio. Em bacias com erosão significativa, o reservatório perde capacidade de armazenamento em décadas. Uma usina projetada para 80 anos de vida pode ter sua operação comprometida muito antes se o assoreamento não for gerenciado. A solução passa por desassoreamento periódico, gestão integrada da bacia e, em alguns casos, operação com turbinas de entrada elevada para evitar deposição próxima aos tomadas d'água. Isso é algo que aparece em relatórios técnicos, mas raramente é destacado em materiais de divulgação. A vida útil real de uma hidrelétrica é determinada tanto pela engenharia quanto pela geologia do entorno.
