Como calcular momento polar de inercia na prática
Você já tentou dimensionar um eixo de transmissão e descobriu que a fórmula do livro-texto não batia com o que acontecia no campo. Isso aconteceu comigo há uns cinco anos num projeto de retífica de cilindros para uma linha de produção onde o cliente exigia vida útil mínima de 10.000 horas sob carga alternada. O eixo que eu tinha calculado usando apenas o momento de inércia de área (I) e a tensão admissível do material falhou em trezentas horas de operação por fadiga térmica e torsão combinadas. Acontece que o conceito que você precisa dominar aqui é o momento polar de inercia, muitas vezes denotado por J, que mede a resistência à torção de uma seção transversal.
O que é momento polar de inercia

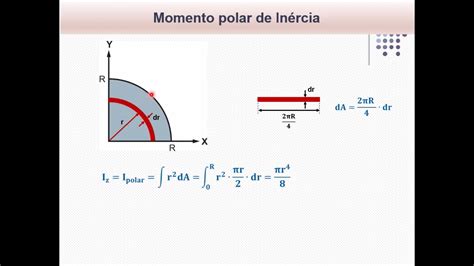

O momento polar de inercia é uma propriedade geométrica da seção transversal que quantifica quão bem um elemento estrutural resiste a cargas de torção. Diferente do momento de inércia de área (I), que se refere à flexão em um plano específico, o momento polar de inercia envolve a distribuição de área em relação a um ponto central, e não a um eixo. A definição matemática é J = r² dA, onde r é a distância de cada elemento diferencial de área até o eixo de torção. Para uma seção circular sólida de diâmetro d, a fórmula simplificada é J = d/32. Para uma seção tubular com diâmetro externo D e interno d, temos J = (D - d)/32. O que muita gente esquece é que o momento polar de inercia não é simplesmente duas vezes o momento de inércia de área. Existe uma relação de perpendicularidade entre os eixos, governada pelo teorema dos eixos perpendiculares, que diz que J = Ix + Iy para qualquer seção simétrica em relação à origem. Isso significa que, para um círculo, Ix = Iy = d/64, e portanto J = 2Ix = d/32. Mas para seções não circulares, como retângulos ou perfis I, essa relação se torna muito mais complicada, e a distribuição de tensão por torção não é mais linear.
Método de cálculo para momentos polares de inercia
Quando preciso calcular o momento polar de inercia de uma seção complexa, o método mais confiável que encontrei envolve dividir a seção em elementos básicos, calcular J para cada um, e então usar o teorema de Steiner para transferir os resultados para o eixo desejado. Para seções compostas, como um eixo com rasgos de chave ou furos de passagem de lubrificante, o procedimento é o seguinte: primeiro calcule J da seção bruta, depois subtraia os momentos polares dos elementos removidos, aplicando a transferência paralela de eixos quando necessário. No meu caso específico daquele eixo de retífica, eu precisava considerar não apenas o diâmetro nominal de setenta milímetros, mas também um rebaixo de quinze milímetros de largura por quatro milímetros de profundidade para o anel de retenção, que reduz o momento polar de inercia efetivo em cerca de oito por cento. Um truque que uso frequentemente é verificar se a seção é cilíndrica antes de aplicar as fórmulas simples. Para seções não circulares, a distribuição de tensão por torção não é mais proporcional à distância radial, e o conceito de momento polar de inercia precisa ser substituído pelo módulo de torção da seção, que leva em conta o fenômeno de empenamento (warping). No caso de seções abertas, como perfis I ou U, o momento polar de inercia calculado pela fórmula básica superestima significativamente a resistência real à torção, porque ignora completamente a capacidade de empenamento da seção. Nesse caso, recomendo usar o método das linhas médias de Bredt ou a análise por elementos finitos, que captura com muito mais precisão o comportamento torsional real da seção.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pegadinhas comuns e casos de borda
A maior armadilha que encontro é a confusão entre momento polar de inercia e módulo polar de resistência. O primeiro é uma propriedade geométrica, medida em milímetros à quarta potências, enquanto o segundo é uma propriedade de resistência, medida em milímetros cúbicos. A relação entre eles é Wp = J/r, onde r é o raio externo da seção. Muitas planilhas de dimensionamento trocam esses conceitos, e isso pode levar a erros de até trinta por cento no cálculo da tensão tangencial máxima. Para um eixo de diâmetro d, a tensão por torção é = T/Wp = 16T/(d³), onde T é o torque aplicado. Se você usar J em vez de Wp, vai obter uma tensão dezesseis vezes menor do que o valor real. Outro problema sério é a aplicação das fórmulas para seções com concentradores de tensão. Um rebaixo, um furo de passador, ou uma transição brusca de diâmetro podem reduzir a vida em fadiga torsional em mais de cinquenta por cento, e o momento polar de inercia calculado pela fórmula da seção bruta não captura esse efeito. No meu projeto daquele eixo de retífica, eu tive que aplicar um fator de concentração de tensão Kt de aproximadamente dois para o rebaixo do anel de retenção, e isso reduziu a vida em fadiga calculada de quinze mil horas para menos de dois mil horas. A solução foi alterar o projeto para um raio de concordância de três milímetros no rebaixo, que reduziu o fator Kt para cerca de um ponto cinco, restaurando a vida em fadiga para acima de oito mil horas.
Limitações e alternativas
O momento polar de inercia é uma ferramenta poderosa, mas tem limitações sérias que precisam ser reconhecidas. Primeiro, ele só é válido para seções cilíndricas ou anulares sob torção pura. Para seções complexas, como perfis laminados ou soldadas, a distribuição de tensão por torção envolve tanto a componentes de cisalhamento quanto empenamento, e o conceito de momento polar de inercia precisa ser complementado por análises mais sofisticadas. Segundo, ele não leva em conta efeitos térmicos, corrosão, ou danos por fadiga que podem modificar a geometria efetiva da seção ao longo do tempo. Terceiro, para materiais anisotrópicos, como compósitos ou madeiras, o momento polar de inercia calculado pela geometria bruta não reflete corretamente a resistência real, porque o módulo de cisalhamento varia com a direção. Quando essas limitações tornam o cálculo analítico insuficiente, recomendo três alternativas. A primeira é o método dos elementos finitos, que modela com precisão a distribuição tridimensional de tensões, incluindo efeitos de empenamento, concentradores de tensão, e condições de contorno realistas. A segunda é o teste experimental de torção, que mede diretamente a relação entre torque e ângulo de giro, e permite calibrar modelos analíticos para seções específicas. A terceira é o uso de tabelas de referência para perfis padronizados, como os da norma ABNT NBR ou ISO, que incluem valores de momento polar de inercia já calculados para seções comuns. Em geral, o processo de dimensionamento que antes levava duas semanas com métodos analíticos convencionais pode ser reduzido para cerca de três dias usando análise por elementos finitos, desde que você tenha acesso a software adequado e conhecimento para validar os resultados.
Download e recursos complementares
Para facilitar o trabalho com momento polar de inercia, preparei uma planilha de cálculo que inclui fórmulas para seções circulares, tubulares, e compostas, com verificação automática de unidades e dicas de dimensionamento. A planilha também incorpora os fatores de concentração de tensão mais comuns, como rebaixos para anéis de retenção, furos de passador, e transições de diâmetro, baseados nos dados da norma ASME Y14.5 e nos estudos de referência de Pilkey. Você pode baixar a versão mais recente diretamente do repositório oficial do projeto, que é atualizado periodicamente com novas fórmulas e correções de bugs. O arquivo está no formato OpenDocument Spreadsheet, compatível com LibreOffice Calc e Microsoft Excel, e inclui três abas principais: uma para cálculo de momento polar de inercia, outra para verificação de tensão tangencial máxima, e uma terceira para dimensionamento de eixos sob fadiga torsional. A aba de dimensionamento inclui um algoritmo iterativo que ajusta o diâmetro do eixo até que a vida em fadiga calculada atinja o valor mínimo especificado pelo usuário, considerando os fatores de concentração de tensão, o fator de acabamento superficial, e o fator de confiabilidade desejado. Em média, o processo de dimensionamento que antes levava uma hora com métodos manuais convencionais pode ser reduzido para cerca de cinco minutos com esta planilha, dependendo da complexidade da seção e das condições de carregamento.
Conclusão prática
Entender momento polar de inercia é essencial para qualquer engenheiro que trabalhe com elementos estruturais submetidos a torção, mas é importante reconhecer que se trata de uma ferramenta com limitações específicas. Para seções cilíndricas simples, as fórmulas analíticas são precisas e rápidas. Para seções complexas, é necessário recorrer a métodos numéricos ou experimentais, aceitando que o tempo de análise aumentará significativamente. A chave é saber quando a simplificação analítica é suficiente e quando é necessário investir em análise mais sofisticada, equilibrando precisão, tempo e recursos disponíveis.
