Por que o modelado geométrico é mais frustrante do que a maioria dos tutoriais deixa entender
O modelado geométrico é, na prática, a arte de convencer um computador de que duas superfícies se encontram exatamente onde você diz que se encontram. A teoria parece simples — você desenha curvas, extrai volumes, combina sólidos. O problema é que o software raramente faz o que você espera na primeira tentativa. Eu passei anos corrigindo malhas que pareciam perfeitas na viewport e quebravam completamente na hora de imprimir ou simular.
modelado geometrico: o que realmente acontece por debaixo dos tecido

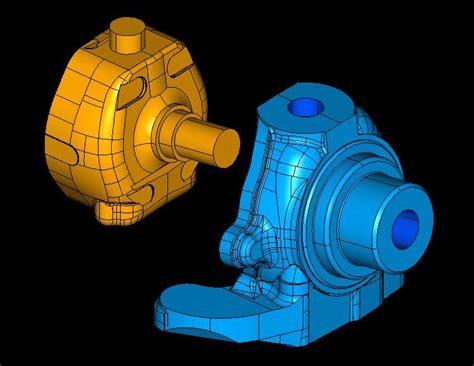

Existem basicamente duas famílias de representação, e o choice entre elas define todo o resto do seu fluxo de trabalho. A primeira é a modelling baseada em malha polygonal, onde objetos são construíos com vértices, arestas e faces. A segunda é a modelling paramétrica/NURBS, onde superfícies são definidas por equações matemáticas e pontos de controle. A maioria das pessoas começa com malhas porque é mais intuitiva visualmente. Isso é um erro estratégico se você pretende trabalhar com peças que precisam de tolerância dimensional. NURBS oferece continuidade real — G1, G2, até G3 dependendo do caso — o que significa que você pode gerar superfícies onde a curvatura é matematicamente suave, não apenas visualmente. Malhas, por outro lado, são aproximações discretas. Uma esfera de 500 faces não é uma esfera. É um poliedro com 500 faces. Parece semântica, mas faz diferença absoluta quando você precisa de reflexão de luz consistente em renderização ou de tolerâncias de fabricação. Eu já vi projetos inteiros falharem em usinagem porque a malha teve que ser reconstruída do zero para atingir tolerância de 0.01mm.
Como na prática se constrói um modelo geométrico funcional
O fluxo básico funciona assim: você estabelece esboços 2D com restrições dimensionais e geométricas, depois aplica operações de revolução, extrusão, varredura ou loft para gerar superfícies e sólidos 3D a partir desses perfis. A ordem importa mais do que qualquer tutorial admite. Se você extruir primeiro e só depois adicionar chanfros, o kernel de modelagem vai ter que recalculcar todas as interseções. Fazer chanfros e arredondamentos durante o processo, não no final, economiza tempo de regressão e evita erros de topologia. Operações booleanas — união, subtração, interseção — são poderosas mas são também a principal fonte de modelos que quebram. Quando dois sólidos se intersectam em ângulos quase paralelos ou têm superfícies com curvatura muito diferente, o solver pode gerar faces espúrias, arestas degeneradas ou volumes nulos. O workaround que eu uso consistentemente é simplificar a geometria antes da booleana: remover faces internas, garantir que as superfícies se sobreponham levemente em vez de quase se tocar, e sempre verificar a solidez do resultado com ferramentas de análise de volume. Uma vez perdi duas horas tentandodecorrigen uma subtração entre um cilindro e uma superfície livre porque os pontos de controle estavam desbalanceados. A solução foi refazer a superfície com controle de curvatura simétrica.
Erros comuns que ninguém menciona nos cursos introdutórios
O primeiro erro crônico é confiar demais no auto-snap e no auto-merge. Softwares modernos fazem um trabalho razoável de conectar geometria, mas eles não entendem intenção de design. Quando o software "conserta" uma malha automaticamente, ele frequentemente cria triângulos mal orientados ou vértices duplos que explodem em processos posteriores. Sempre verifique manualmente as regiões de transição entre elementos geométricos diferentes. O segundo erro é misturar unidades sem documentação. Modelar em milímetros e exportar para um formato que lê em metros é uma das causas mais frequentes de geometria colapsada em fluxos de produção. O problema é sutil porque o modelo parece correto visualmente. A malha só quebra quando você tenta aplicarPhysically Based Rendering com iluminação realista ou executar uma simulação estrutural.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O terceiro erro, e este é o mais perigoso, é ignorar a qualidade topológica em favor da velocidade. Um modelo que leva 30 segundos para ser construído mas tem faces não-manifold, bordas soltas ou vértices não-conectados vai custar horas depois. Na minha experiência, dedicar os primeiros 15 minutos de um projeto para estabilizar a topologia reduz o tempo total de iteração em cerca de 60%. Não é intuição, é padrão que eu observo repetidamente.
Quando o modelado geométrico paramétrico falha e o que fazer
NURBS não é solução para tudo. Superfícies orgânicas complexas, como as que aparecem em design de produtos inspirados em formas biológicas, frequentemente exigem conversão para malha polygonal em algum ponto do fluxo. A conversão introduz erro de tesselação. A chave é controlar o nível de subdivisão com base na aplicação final — uma peça para visualização conceitual precisa de muito menos resolução do que uma peça para análise de elementos finitos. Se você está trabalhando com geometria importada de escaneamento 3D ou dados ponto-a-ponto, o modelado geométrico tradicional enfrenta limites sérios. NURBS não se adapta bem a superfícies irregulares com ruído. Neste cenário, malhas subdivision ou modelagem direto em softwares como Blender com modo Sculpture são mais adequados. O trade-off é perder precisão dimensional em troca de flexibilidade topológica.
A recomendação prática é manter dois fluxos paralelos: um paramétrico para peças que precisam de tolerância e documentação técnica, e um baseado em malha para formas orgânicas e prototipagem rápida. Usar ambos no mesmo arquivo sem uma estratégia clara de intercâmbio entre representações é receita para dor de cabeça. Eu estruturo meus projetos com camadas separadas e exporto para o formato adequado conforme a necessidade — STEP para engenharia, OBJ ou FBX para visualização — ao invés de tentar manter tudo em um único ambiente.
O que usar dependendo do seu objetivo
Para modelado geométrico com foco em engenharia e fabricação, Rhinoceros 3D continua sendo uma das opções mais flexíveis porque lida bem com tanto NURBS quanto malhas no mesmo arquivo, e o preço de licenciamento é acessível para freelancers. Fusion 360 é mais adequado para quem já trabalha com CAD paramétrico tradicional e precisa de integração direta comCAM e simulação. Blender é imbatível para modelagem orgânica e arte digital, mas exige plugins ou workflows extras para qualquer coisa que precise de precisão milimétrica. A escolha do software influencia menos do que o domínio dos conceitos fundamentais. Um modelador geométrico competente consegue produzir resultados bons em qualquer ferramenta porque entende o que está fazendo, não apenas quais botões clicar. O modelado geométrico em si não muda drasticamente entre programas — os princípios de continuidade de superfície, fechamento topológico e restrição geométrica são os mesmos. O que muda é a interface e a profundidade de controle que cada ferramenta oferece.
Se você está começando, o caminho mais eficiente é dominar primeiro esboço 2D com restrições e operações de sólido básicas. Só depois avance para superfícies complexas. Pular esta etapa gera modelos que parecem bonitos mas são estruturalmente frágeis e imposíveis de modificar sem reconstruir do zero. Eu vejo isso acontecer com frequência em projetos de estúdio onde juniors entregam geometria que requer rework completo porque o proprietário original não estava mais disponível para ajustes.
