Como construir um mapa mental sobre máquinas simples que realmente funcione
A maioria dos mapas mentais que vejo por aí são lixo. Nós desenhamos linhas coloridas, colamos imagens bonitas e achamos que aprendemos. Eu passei anos corrigindo isso em sala de aula e também aplicando o conceito na minha própria prática de engenharia. O problema principal não é o conteúdo — é a hierarquia visual. Quando você não estabelece claramente qual nível é central e quais são os ramos secundários, o cérebro não sabe onde procurar a informação e o mapa vira um amontoado de palavras sem estrutura. Vou começar pelo prático antes de definir qualquer coisa. A ferramenta que uso hoje é o MindMeister, mas qualquer app com suporte a branches aninhados funciona. O que importa é a sequência. Primeiro você escreve o conceito central, depois os três a cinco ramos principais, e só então os sub-ramos. Se pular essa ordem, o mapa cresce de forma orgânica demais e vira uma bola de pelo em dez minutos. Eu Costumo levar cerca de 25 minutos para montar um mapa sólido de máquinas simples do zero, desde que já tenha o conteúdo organizado no papel antes.
mapa mental sobre máquinas simples: definição e componentes

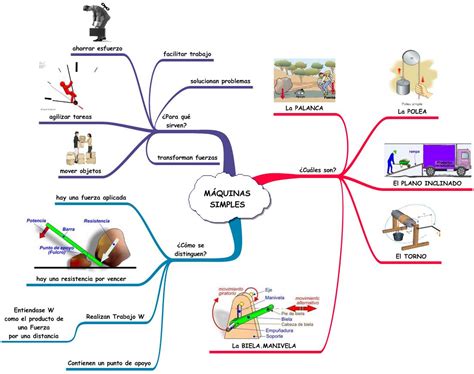

O mapa mental é uma representação visual de informações conectadas hierarchicalmente. No contexto das máquinas simples, ele organiza os seis tipos clássicos — alavanca, plano inclinado, polia, roldana, (cunha) e parafuso — junto com suas propriedades físicas e exemplos de aplicação. Cada nó do mapa deve conter apenas uma ideia-chave. Se você coloca duas ideias no mesmo nó, o usuário já não consegue processar rapidamente. Aqui vai algo que poucos mencionam: as máquinas simples não trabalham isoladamente. O parafuso é, na verdade, um plano inclinado enrolado em um cilindro. A cunha é um par de planos inclinados encostados. Quando você desenha esses ramos no mapa, conecte-os com linhas pontilhadas ou cores diferentes que indiquem dependência, não apenas hierarquia. Isso muda completamente a compreensão do estudante, porque ele para de memorizar categorias e passa a entender relações estruturais.
Outro erro comum é tratar alavancas como um grupo único. Existem três classes de alavancas (interfixa, inter-resistente, inter-motora) e cada uma tem aplicações físicas completamente distintas. No meu mapa eu separo cada classe em um sub-ramo próprio e adiciono o ponto de referência da força resistente versus motora. Isso evita que o aluno confunda uma tesoura (interfixa) com um carrinho de mão (inter-resistente) na hora da prova.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Exemplo prático de construção passo a passo
Montei um mapa há uns meses para uma turma do ensino médio que estava travando em problemas de vantagem mecânica. Em vez de simplesmente listar as máquinas, criei um nó central chamado "Vantagem Mecânica" e a partir dali fiz dois ramos principais: "Teórica" e "Real". O ramo teórico pedia a fórmula Fr/Fm, enquanto o real pedia o rendimento. Eu inseri um exemplo numérico em cada sub-ramo. Um aluno me disse depois que nunca tinha conseguido entender a diferença entre VM teórica e real até ver aquele mapa visualmente separado. Antes disso, ele tinha decorado fórmulas sem saber quando aplicá-las. Um problema que encontrei na prática e que ninguém explica nos tutoriais é o limite de nós. Quando o mapa ultrapassa cerca de 40 nós, a legibilidade cai drasticamente, principalmente em telas de notebook. Eu já vi estudantes tentarem colocar tudo em um único mapa e o resultado era ilegível. A solução que adotei foi dividir em mapas conectados — um mapa principal para a classificação e um mapa secundário para os cálculos de cada máquina. Uso setas grossas apontando de um nó para outro, sinalizando "ver mapa complementar". Isso mantém a referência cruzada sem inflacionar um único diagrama.
Outra limitação séria é que mapas mentais não substituem a prática de resolução de problemas. Eu já vi professores dizerem que o aluno "estudou pelo mapa" e portanto estava pronto para a prova. Não está. O mapa organiza conhecimento declarativo, não procedural. Alguém pode decorar que o plano inclinado reduz a força necessária, mas ainda assim errar o cálculo do comprimento da rampa versus a altura. O mapa é útil para fixação e revisão, não para substituir exercícios. Se você quer um recurso pronto, o site Brasil Escola e o Só Física possuem versões downloadáveis de mapas sobre máquinas simples, mas a qualidade varia muito. Recomendo sempre reconstruir pelo menos os nós centrais com suas próprias palavras. A codificação ativa de recuperar a informação e colocá-la visualmente dobra a retenção comparado a apenas ler um mapa pronto, segundo estudos de psicologia cognitiva citados por Dunlosky em 2013.
O formato de arquivo mais prático para compartilhar é o PNG exportado com fundo branco e resolução mínima de 1200 pixels de largura. PDF funciona para impressão, mas perde a interatividade se você usar links internos entre mapas. No meu caso, eu costumo salvar em PDF para distribuir e manter o arquivo-editável original no MindMeister para atualizações futuras.
