O problema que todo mundo encontra na primeira vez
Você olha o circuito, vê os nós, vê as malhas, abre o caderno e de repente perde o sinal. Isso é normal. A teoria parece simples até você tentar montar o sistema de equações numa rede com três malhas e fontes dependentes. O que funciona na prática é ter um processo mecânico. Sem inspiração. Sem decisão criativa a cada circuito novo.
Como eu monto as equações passo a passo
O primeiro passo é escolher o sentido de percorrer cada malha. Eu escolho horário para todas. O sentido pode ser qualquer um, mas manter a consistência evita que você precise rever sinais depois. O segundo passo é nomear as correntes de malha. Não use i1, i2, i3 sem etiqueta. Escreva i_malha1, i_malha2. Quando o circuito tem cinco ou mais malhas, identificar qual corrente é qual vira um exercício de memória que não vale a pena fazer.
O terceiro passo é percorrer cada malha e aplicar a segunda lei de Kirchhoff. Você caminha pelo laço e anota cada queda e cada subida de potencial. Resistores recebem queda quando a corrente da malha vai no mesmo sentido do percurso. Recebem subida quando vai contra. Fontes de tensão ganham ou perdem dependendo da polaridade relativa ao seu caminho. O quarto passo é tratar os ramos compartilhados. Esse é o ponto onde a maioria erra. Se dois malhas compartilham um resistor, a corrente real no componente é a diferença entre as duas correntes de malha. A queda de tensão nesse resistor depende de qual malha você está analisando agora.
aplicando leis de kirchhoff malhas na prática

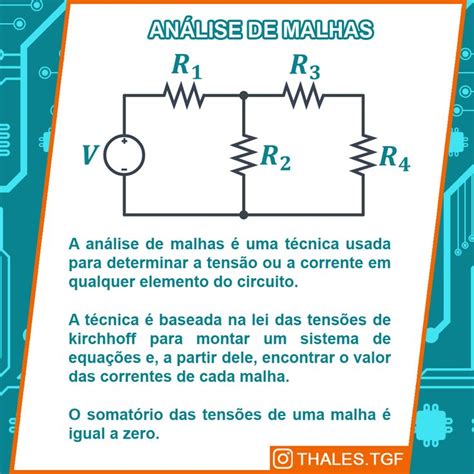

Pegue um circuito com duas malhas. Malha 1 tem uma fonte de 12V, resistor de 4 ohms e resistor compartilhado de 2 ohms. Malha 2 tem resistor compartilhado de 2 ohms, resistor de 6 ohms e fonte de 5V. Para a malha 1, o percurso horário encontra a fonte subindo 12V. O resistor de 4 ohms tem queda de 4 vezes i_malha1. O resistor compartilhado de 2 ohms tem queda de 2 vezes i_malha1 e soma de 2 vezes i_malha2 porque a segunda malha também atravessa esse componente. A equação fica 12 - 4*i_malha1 - 2*i_malha1 - 2*i_malha2 = 0.
Para a malha 2, o percurso horário encontra o resistor compartilhado com queda de 2*i_malha2 - 2*i_malha1 porque a corrente da malha 1 vai contra o seu percurso. Depois encontra o resistor de 6 ohms com queda de 6*i_malha2. A fonte de 5V é encontrada com polaridade oposta ao seu percurso, então entra como -5V. A equação fica -2*i_malha1 - 6*i_malha2 - 5 = 0. Resolvendo o sistema, i_malha1 é aproximadamente 2,14A e i_malha2 é aproximadamente -0,79A. O sinal negativo na segunda corrente significa que a corrente real flui no sentido anti-horário, oposto ao que você assumiu.
Erros que eu vejo todo dia em correções de prova
O erro mais frequente é inverter o sinal do resistor compartilhado. Quando você escreve a equação da malha 2, precisa lembrar que a corrente i_malha1 atravessa o resistor compartilhado no sentido oposto ao seu percurso. Se não considerar isso, o termo fica +2*i_malha1 em vez de -2*i_malha1 e o resultado sai completamente errado. O outro erro comum é confundir a direção da fonte. Se a fonte está orientada de forma que o percurso entra pelo terminal positivo, a tensão é positiva. Entra pelo negativo, é negativa. Desenhe uma seta indicando a polaridade real da fonte antes de começar. Isso elimina metade dos erros de sinal.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Um caso real que quebrou meu esquema padrão
Eu estava resolvendo um circuito com quatro malhas e uma fonte de corrente dependente controlada pela corrente de uma das malhas. O método direto funciona, mas a álgebra vira uma bagunça rapidamente. Eu terminei com uma equação com termos espalhados por três linhas e acabei invertendo um sinal porque não tinha mais espaço no papel. A solução foi usar corrente de malha generalizada. Em vez de tratar a fonte dependente como um obstáculo, eu expressava a variável de controle diretamente em função das correntes de malha e substitua na equação. O sistema manteve o mesmo número de equações, mas todas as variáveis ficaram organizadas numa matriz. Levei 15 minutos para resolver com eliminação gaussiana manual. Na primeira tentativa, tinha levado mais de uma hora e ainda fiz errado duas vezes.
O que ninguém conta sobre quando o método falha
Leis de Kirchhoff malhas não funcionam em circuitos com campos magnéticos variantes no tempo. A segunda lei pressupõe que o campo elétrico é conservativo, o que só vale quando não há fluxo magnético variável atravessando a superfície delimitada pelo laço. Em altas frequências, com indutâncias parasitas significativas ou quando o comprimento de onda é comparável às dimensões do circuito, a abordagem de parâmetros concentrados deixa de ser válida. Nesse cenário, o correto é partir para equações de Maxwell ou simulação eletromagnética. Não adianta insistir na lei das malhas porque o pressuposto fundamental já se rompeu.
Outro ponto limitante é o crescimento computacional. Para cada malha adicional, você adiciona uma equação e uma variável. Um circuito com dez malhas gera um sistema 10x10. Com vinte malhas, já exige suporte numérico. Se o circuito tiver mais de trinta malhas, resolva em software. Ferramentas como SPICE, MATLAB ou até uma planilha com funções de inversão de matriz resolvem em segundos o que levaria horas manualmente.
Quando eu prefiro não usar esse método
Se o circuito tem muitas fontes de corrente, a análise por malhas exige supermalhas e isso aumenta a complexidade. Nesse caso, análise nodal costuma ser mais direta. Você conta nós menos referências e monta equações de corrente nos nós. O número de equações costuma ser menor do que o número de malhas independentes. Um circuito com sete nós e cinco malhas resolve mais rápido com análise nodal. Cinco equações nodais versus sete equações de malha. A economia é pequena, mas se você faz isso todo dia, soma.
Confira se suas equações estão certas antes de resolver
Antes de partir para a resolução algébrica, faça uma verificação rápida de coerência dimensional. Cada termo na equação deve estar em volts. Se aparecer ampere multiplicado por henry, algo está errado. Essa verificação leva dez segundos e evita que você gaste vinte minutos resolvendo um sistema com erro de conceito. Também vale checar os limites. Se uma fonte de tensão for zero, alguma corrente deve cair proporcionalmente. Se um resistor tender a infinito, a corrente nessa rama deve tender a zero. Testar esses dois cenários extremos confirma que a equação captura a física correta.
Resumo do que realmente importa
O método é mecânico. Escolha sentidos consistentes. Nomeie correntes de malha. Percore cada laço anotando quedas e subidas. Trate ramos compartilhados com cuidado. Monte o sistema. Resolva. Verifique dimensionalmente e nos limites. Se o circuito estiver fora do domínio de parâmetros concentrados, mude de ferramenta. Se tiver muitas fontes de corrente, considere análise nodal. Fora isso, leis de kirchhoff malhas continuam sendo a forma mais confiável de analisar circuitos resistivos e de baixa frequência que qualquer estudante ou engenheiro encontra no dia a dia.
