Calculando corrente elétrica na prática
A maioria das pessoas trava na hora de saber que fórmula usar porque não percebe que existem diferenças sutis entre sistemas monofásicos, bifásicos e trifásicos que mudam completamente o cálculo. Eu já vi engenheiro novato errar justamente por aplicar a fórmula de corrente contínua num circuito com fator de potência desprezado. O resultado foi um disjuntor que disparava sem motivo aparente e um projeto que precisou ser refeito. O problema principal não é a matemática em si, mas sim não mapear a topologia do circuito antes de fechar a conta.
O que são formulas da corrente eletrica

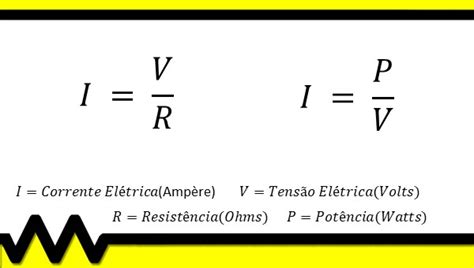

As formulas da corrente eletrica são relações diretas derivadas da lei de Ohm e da teoria de potência elétrica. A forma mais básica é a I = P / V, mas ela só vale quando você tem resistência pura em corrente contínua. Se entrar potência alternada com componentes indutivos ou capacitivos, aí surge o fator de potência cos phi, que pode baixar a eficiência perceptível do sistema. No Brasil, a corrente nominal residencial padrão é calculada com base na tensão de 127 V ou 220 V dependendo da região, então o valor de P que você insere deve ser a carga real, não a soma nominal de todos os aparelhos. A corrente também aparece numa segunda forma importantíssima quando se trata de quedas de tensão em linhas longas. Aí o cálculo muda para I = (delta V * S) / (rho * L), onde S é a seção transversal do condutor em milímetros quadrados, rho é a resistividade do cobre cerca de 0,0172 ohm.mm²/m e L é o comprimento do trecho em metros. Esse segundo enunciado é o que salva o projeto quando você precisa justificar uma bitola maior para evitar aquecimento excessivo no Cabo.
Um caso que eu enfrentei recentemente envolveu um quadro de distribuição para uma pequeña indústria de marcenaria. O cliente queria ligar uma motosserra de 3 CV num circuito de 220 V com 40 metros de distância. A conta ingênua daria cerca de 11 A, mas a queda de tensão real era superior a 8%, o que exigia subir para um cabo de 6 mm² em vez do óbvio 2,5 mm². O disjuntor não tinha relação com a correção, era problema puramente de dimensionamento de linha.
Corrente em circuitos trifásicos equilibrados
Em instalações industriais e comerciais, a grande maioria dos equipamentos opera em três fases. A fórmula correta para correntes nominais nesse regime é I = P / (raiz_quadrada_de_3 * V * cos_phi * eta), onde eta representa o rendimento do motor quando conhecido. Esse radical de 3 é o que diferencia o cálculo trifásico e costuma gerar confusão porque muitos manuais desprezam o fator energético e entregam resultados otimistas demais. O fator de potência merece atenção especial. Motores elétricos pequenos operam naturalmente com cos phi entre 0,75 e 0,85 em regime nominal. Quando você ignora esse detalhe e assume unidade, a corrente calculada cai artificialmente. Na prática eu já vi projetistas esquecerem esse ajuste e subdimensionarem quadros de distribuição porque a corrente esperada era cerca de 15% menor do que a real.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outro ponto que poucas pessoas consideram é a corrente de partida. Motores assíncronos podem demandar de 5 a 7 vezes a corrente nominal durante o acionamento, mesmo que brevemente. Isso não quebra o dimensionamento do cabo, mas pode disparar disjuntores tipo B em horários de pico térmico. A solução padrão do mercado brasileiro é adotar disjuntores tipo C ou D para cargas com motores, o que amplia a margem de tolerância sem comprometer a proteção contra curto-circuito.
Aplicações práticas e exemplos calculados
Para um chuveiro elétrico de 5500 W ligado a 220 V, a corrente nominal direta é de aproximadamente 25 A. Esse é um dos exemplos mais comuns e também um dos que mais geram erro porque o instalador costuma escolher o disjuntor antes de calcular a bitola do cabo. O correto é partir da corrente, verificar a queda de tensão e só então selecionar o proteção adequado, sempre respeitando a tabela da NBR 5410. Num circuito trifásico de 440 V alimentando um motor de 10 CV com rendimento de 90% e fator de potência 0,85, a corrente resultante gira em torno de 15,8 A. Esse número já considera o radical de 3 e todos os fatores de eficiência combinados. Se você desconsiderar qualquer um desses elementos, o erro pode saltar facilmente para 2 ou 3 amperes, o que parece pouco mas em linhas longas vira queda de tensão significativa.
Também é útil saber que a corrente de fuga em instalações residenciais pode ser estimada indiretamente pela potência aparente dos equipamentos eletrônicos modernos. Fontes chaveadas de computadores, televisores e carregadores de celular geram harmônicas que aumentam a corrente eficaz sem elevar proporcionalmente a potência ativa. Esse efeito é discreto em residências pequenas mas se acumula em condomínios com muitas unidades, justificando o uso de neutro com bitola dobrada em certains casos específicos.
Pegadinhas e limitações que eu aprendi na prática
Uma das armadilhas mais frequentes é confundir tensão nominal com tensão de operação real. A rede pode variar entre menos 10% e mais 5% do valor nominal conforme a norma. Se você dimensionar baseado estritamente em 220 V, numa rede que efetivamente entrega 198 V, a corrente sobe proporcionalmente. Isso explica por que alguns chuveiros superaquecem cabos em bairros periféricos onde a tensão cai bastante. Outro problema real é a temperatura ambiente. A capacidade de condução de um cabo diminui quando ele fica exposto a calor excessivo, seja em eletodutos embutidos em alvenaria ou em ambientes com HVAC inadequado. As tabelas de amortecimento da norma preveem coeficientes que podem reduzir a corrente admissível em até 25%, e muita gente não aplica esse fator porque acha que é teoria desconectada da prática.
Existe ainda a questão da corrente nominal versus corrente de curto-circuito. Um disjuntor de 32 A protege contra sobrecarga prolongada e contra picos transitórios de curta duração, mas não responde instantaneamente a um curto-circuito severo. Para isso entra a coordenação com fusíveis ou a seletividade entre disjuntores, que é um tópico avançado e muitas vezes negligenciado em projetos residenciais simples. Ignorar essa distinção pode transformar um problema simples num incidente grave. Quando se trata de medição real, multímetros baratos cometem erros significativos em formas de onda não senoidais. Fontes chaveadas, variadores de frequência e eletrônicos modernos distorcem a senóide e o instrumento pode ler valores inconsistentes. A solução mais confiável é utilizar um multímetro true RMS, que custa cerca de duas a três vezes mais mas evita surpresas na hora de validar o projeto instalado.
