Resistores em paralelo: o que realmente acontece na prática
Você liga dois resistores entre os mesmos dois nós e, de repente, a corrente se divide. O equivalente total sempre fica menor que o menor dos resistores, não importa quais valores você coloque. Isso é o básico que todo mundo repete, mas raramente explicam por quê de forma útil. A fórmula de resistores em paralelo mais conhecida é aquela com produtos sobre soma. Funciona bem para dois valores. Quando você tem três ou mais, a fórmula geral entra em ação, somando os inversos e depois invertendo o resultado.

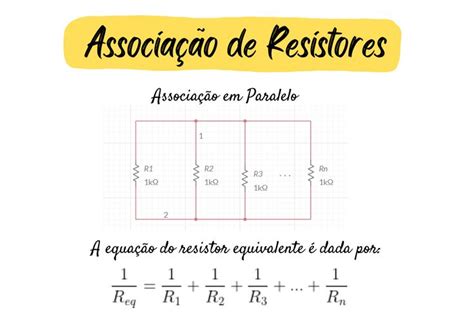

Isso aqui é o que você precisa memorizar de verdade: 1/R_total = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn
A equivalência vem do fato de que todos os resistores compartilham a mesma tensão. A corrente total é a soma das correntes individuais, e aplicando Ohm nesse contexto você chega na expressão acima. Nada mágico, só a lei de Kirchhoff dos nós aplicada corretamente.
Como aplicar a fórmula de resistores em paralelo de verdade
Eu já perdi tempo demais calculando manualmente com resistores de valores esquisitos. A coisa fica rápida quando você muda a abordagem. Em vez de somar frações diretamente, você converte tudo para condutância. Cada resistor vira 1/R em siemens, você soma e pronto. Um exemplo prático rápido. Três resistores: 100 ohms, 220 ohms e 470 ohms em paralelo.
1/100 = 0,01 S
1/220 = 0,004545 S
1/470 = 0,002128 S Soma das condutâncias: 0,016673 S
Invertendo: R_total 59,97 ohms
O equivalente fica abaixo de 60 ohms, mesmo tendo um resistor de 100 ohms como menor valor. Se você tivesse colocado os três em série, teria 790 ohms. A diferença é brutal e mostra por que a topologia importa mais que os valores isolados. Para apenas dois resistores, existe um atalho que a maioria dos cursos não destaca. Multiplica-se os valores e divide-se pela soma. R1 vezes R2 dividido por R1 mais R2. O resultado é o mesmo, mas você gasta metade do tempo de cálculo e não precisa mexer com frações.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O problema que ninguém conta sobre resistores em paralelo
Eu enfrentei isso numa bancada há alguns anos. Tinha um projeto com quatro resistores de 1k em paralelo para obter algo perto de 250 ohms com potência distribuída. Os cálculos estavam certos no papel. Na prática, o multímetro marcava 243 ohms. Eu tava acreditando que tinha um resistor aberto ou defeituoso. A solução foi mais simples do que parece. Os resistores eram de 5% de tolerância. Um deles vinha com 920 ohms reais em vez de 1k. Quando você coloca elementos com tolerância alta em paralelo, o resistor menor domina a condutância total. Eu resolvi medindo cada um individualmente antes de montar o circuito e usando apenas os que estavam dentro de 1%. O erro caiu para menos de 1 ohm.
Isso vale especialmente quando você trabalha com baixos valores de resistência. Quanto menor o equivalente, mais sensível ele fica a variações nos componentes individuais. A regra geral é: em paralelo, o menor resistor dita o comportamento. Se ele varia, tudo varia junto.
Armadilhas comuns que eu vejo todo mundo cometendo
A primeira é confundir paralelo com série visualmente. Dois resistores que parecem lado a lado num esquema podem estar em série se a corrente passa por um e depois pelo outro sem bifurcação. O que define paralelo é a conexão nos mesmos dois nós, não a orientação no desenho. A segunda é esquecer que resistores em paralelo com capacitores ou indutores muda completamente a análise. A fórmula de resistores puros não se aplica a impedâncias sem considerar frequência. Eu vi gente tentar usar a regra do produto sobre soma em circuitos AC e ficar sem entender os resultados.
Outro erro comum é achar que adicionar mais resistores em paralelo sempre reduz a resistência de forma proporcional. Adicionar um resistor muito maior que os existentes faz pouquíssima diferença. Se você tem 10 ohms em paralelo com 1000 ohms, o equivalente é 9,9 ohms. O resistor de 1k praticamente não contribui. Isso é útil saber quando você está ajustando um valor e só tem resistores disponíveis de outras magnitudes.
Quando a fórmula simplesmente não funciona
Não tente aplicar a regra de paralelo a resistores não lineares. Diodos, termistores NTC, varistores — esses componentes têm resistência que muda com tensão ou temperatura. A relação 1/R_total = soma de 1/Ri pressupõe linearidade. Se você tiver um termistor NTC em paralelo com um resistor fixo, o equivalente vai mudar conforme a corrente passa e aquece o dispositivo. A análise exige iteração ou simulação, não uma fórmula direta. Também não funciana em malhas com fontes dependentes. Se o circuito tiver fontes de tensão ou corrente controladas por variáveis internas, a resistência equivalente vista entre dois terminais pode ser negativa ou infinita dependendo da configuração. Nesse caso, o que vale é injetar uma corrente de teste e medir a tensão resultante para encontrar a resistência de Thevenin.
Dica prática que economiza tempo
Se você precisa calcular paralelo frequentemente, configure uma planilha com funções de condutância. Coluna A para os valores nominais, coluna B para 1/A, soma da coluna B e inverta no final. Com tolerâncias, adicione colunas para mínimo e máximo de cada resistor, recalcule e veja a faixa de variação do equivalente. Isso leva cerca de dois minutos para configurar e depois resolve problemas que antes levavam 20 minutos de cálculo manual com papel e caneta. O que funciona bem na prática é aceitar que a fórmula de resistores em paralelo é uma aproximação válida dentro de condições específicas. Componentes reais têm indutância parasita, resistência de pista e coeficiente térmico. Para projetos de áudio ou instrumentação onde precisão importa, considere simular com SPICE antes de confiar cegamente no resultado analítico. Circuitos de alta frequência mostram que o que é "paralelo" em DC pode ter comportamento completamente diferente quando a capacitância entre os trilhos entra em jogo.
