O que você precisa fazer para encontrar as forças internas em uma viga

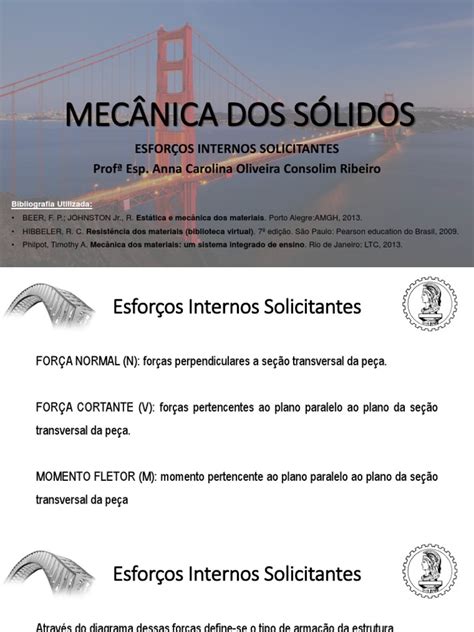

Vamos direto. Esforços solicitantes internos são o corte, o momento fletor e a normal que aparecem quando você faz um plano imaginário atravessado na estrutura e pergunta: o que está acontecendo nesse corte? O cálculo em si é mecânica estática básica aplicada de forma iterativa. Você isola um trecho, equilibra forças e momentos, e pronto. A primeira coisa que muita gente confunde é pensar que diagramas são decoração. Eles são a entrega final do cálculo. Você resolve para obter a função V(x), N(x) e M(x) ao longo do comprimento, e aí desenha. Em vigas isostáticas, dá para fazer à mão com tranquilidade. Em hiperestáticas, a história muda.
como calcular esforços solicitantes internos na prática
O método que eu uso sempre é o das seções sucessivas, combinado com equilíbrio de trechos. Eu escolho um ponto, corto a estrutura nesse local, substituo as ações externas por uma resultante de esforço cortante, normal e momento fletor, e aplico as três equações de equilíbrio do corpo livre: soma de forças na vertical igual a zero, soma de forças na horizontal igual a zero, e soma de momentos igual a zero. Repito isso ao longo de toda a viga, separando nos pontos de aplicação de cargas concentradas, apoios e variações de carga distribuída. Exemplo simples que serve para calibrar o raciocínio: uma viga biapoiada de 6 metros com carga uniformemente distribuída de 20 kN/m. As reações nos apoios são iguais a 60 kN cada. Cortando no meio, no ponto x = 3 m, o momento fletor máximo é wL²/8, que dá 180 kNm. O cortante nessa seção é zero porque estamos exatamente no ponto de simetria da carga distribuída. Se você inverter a ordem e começar pelo momento sem calcular as reações primeiro, já nasce errado e o diagrama todo vai junto.
Quando eu trabalho com cargas inclinadas, eu sempre decompônho nos eixos da viga antes de qualquer coisa. Carga inclinada sem decomposição é o erro mais comum que eu vejo em prancheta. A componente normal gera esforço normal; a componente transversal gera cortante. Misturar as duas sem separar gera resultados que parecem plausíveis mas estão errados. No caso de vigas com variação de carga distribuída, eu uso a relação diferencial entre cortante e momento. A derivada do momento em relação a x é o cortante. A derivada do cortante é a carga distribuída. Isso significa que, se a carga é uniforme, o cortante varia linearmente e o momento é parábola. Se a carga varia linearmente, o cortante é parabólico e o momento é cúbico. Saber isso economiza tempo precioso na hora de verificar se o desenho do diagrama está coerente.
Eu tenho um caso específico que marca: trabalhei num projeto de mezanino onde o engenheiro anterior esqueceu que a laje era bi direcional e aplicou a carga como se fosse unidirecional, resultando em momentos fletores cerca de 30% menores do que o real. A correção veio da revisão da carga tributária, não de novo cálculo estrutural em si. O método estava certo, a entrada de dados estava errada. Isso é um lembrete constante de que cálculo e modelagem não são a mesma coisa.
Passo a passo que eu sigo sem falhar
Calcular as reações de apoio com todas as cargas aplicadas. Verificar o equilíbrio geral somando forças e momentos. Traçar o diagrama de corpo livre de cada trecho entre descontinuidades. Calcular esforço cortante, normal e momento fletor em cada trecho usando equilíbrio. Construir os diagramas finais com sinais corretos segundo a convenção adotada. Verificar os pontos críticos: onde o cortante cruza zero, onde há aplicação de carga concentrada, onde há momento fletor máximo. Um detalhe que muita gente perde: o sinal. Cada norma e cada professor usa uma convenção diferente. O importante é ser consistente. Eu prefiro a convenção clássica de engenharia civil brasileira, onde cortante positivo é aquele que tende a girar o elemento no sentido horário, e momento fletor positivo é o que traciona a fibra inferior. Se você misturar convenções no meio do caminho, o diagrama fica uma confusão que ninguém lê.
👉 Clique no botão abaixo para saber mais sobre o assunto!
No caso de estruturas compostas por barras inclinadas, como treliças e pórticos, o esforço normal ganha importância. Numa treliça, as barras só trabalham a tração e compressão pura, então o cálculo dos esforços normais é direto pelo método dos nós ou método das seções. Já num pórtico, você tem os três esforços atuando simultaneamente em cada seção, e aí o plano de cálculo precisa levar em conta a combinação dos três para verificação de resistência. Para vigas contínuas sobre vários apoios, o método das forças ou o método dos deslocamentos é o caminho. Ambos são válidos, mas exigem tratamento sistemático de equações de compatibilidade. Eu prefiro o método dos deslocamentos para estruturas com numerosos apoios porque a montagem da matriz de rigidez é mais direta e menos propensa a erro de sinal.
Onde esse método trava e o que fazer
O cálculo analítico de esforços solicitantes internos funciona muito bem para estruturas isostáticas e para estruturas hiperestáticas com poucos graus de indeterminação. Quando a estrutura ganha complexidade, como em pórticos multidimensionais com ligações rigas e descentralizações, o cálculo manual se torna impraticável. Nesse caso, o correto é utilizar um software de elementos finitos. Eu uso esses softwares como ferramenta de verificação, nunca como oráculo. Sempre faço pelo menos um trecho à mão para checar se os resultados fazem sentido. Um problema frequente é a interpretação errada dos resultados do software. Modelos mal definidos geram resultados que parecem corretos mas escondem erros de rigidez, condições de contorno incorretas ou carregamentos aplicados de forma equivocada. Eu já vi caso de viga aparente como simplesmente apoiada num modelo que na verdade tinha restrições de deslocamento horizontal que não deveriam existir. O diagrama de momentos ficou irreconhecível. A solução foi revisar o modelo peça por peça, conferindo conectividade, restrições e aplicação de cargas.
Outro limitador importante: esforço solicitante não é sinônimo de dimensionamento. O cálculo dos esforços é apenas a primeira metade do processo. A segunda metade é a verificação da seção transversal contra esses esforços, considerando materiais, coeficientes de segurança e estados limites. Pular essa etapa ou tratar os esforços como se fossem a resposta final é erro grave. Para estruturas dinâmicas ou com cargas de vento e sismo, os esforços solicitantes precisam ser combinados segundo normas específicas. Cada combinação gera um conjunto diferente de esforços, e o dimensionamento deve considerar o pior cenário entre todas as combinações. Isso aumenta o número de casos de cálculo e exige organização rigorosa. Eu recomendo planilhas de combinação desde o início, antes de qualquer cálculo, para não perder nenhum caso.
Dicas que vêm da prática, não da teoria
Verifique sempre o equilíbrio global antes de confiar nos resultados locais. Se a soma das reações não fecha com as cargas aplicadas, algo está errado em toda a cadeia de cálculo. Um erro de 5% nas reações pode significar 15% de erro nos momentos fletores em vigas contínuas. Use a propriedade de simetria quando ela existir. Estruturas simétricas com carregamento simétrico têm cortante nulo no eixo de simetria e momentos simétricos. Isso reduz pela metade o trabalho de cálculo e serve como verificação rápida. Se o cortante no centro de uma viga simetricamente carregada não for zero, algo está errado no modelo.
Não subestime a importância da convenção de sinais. Uma convenção mal definida gera diagramas invertidos que passam despercebidos até o momento da verificação de resistência. Anote a convenção adotada no início do cálculo e mantenha-a em todas as seções. Para verificação rápida de resultados, use estimativas de ordem de grandeza. Uma viga biapoiada com carga uniforme tem momento máximo na ordem de wL²/8. Um pilar central de um pórtico com carga uniforme tem esforço normal aproximadamente igual à carga total transmitida. Se o resultado calculado estiver muito distante dessas estimativas, revise.
O cálculo manual de esforços solicitantes internos continua sendo a base para entender o comportamento estrutural. Softwares são ferramentas poderosas, mas a intuição engenheiral se constrói fazendo contas à mão. Eu recomendo que estudantes e profissionais calculem manualmente pelo menos as estruturas mais simples antes de depender exclusivamente de modelos computacionais. A experiência mostra que os erros mais custosos não vêm de cálculos errados, mas de premissas erradas. Carga mal estimada, condição de apoio incorreta, esquecimento de carga acidental. O cálculo em si é transparente quando bem executado. O cuidado deve estar na modelagem e na interpretação dos resultados.
