Como resolver circuito magnético na prática
O conceito de circuito magnético aparece em qualquer disciplina de máquinas elétricas ou transformadores, mas a diferença entre o modelo ideal e o que você vê no banco de provas ou na bancada é enorme. O problema é que livros didáticos tratam o caminho magnético como se a permeabilidade fosse infinita e o fluxo ficasse todo preso no núcleo, mas isso não acontece no mundo real. Eu passei horas ajustando simulações de transformadores onde o resultado final ficava 18% diferente da medida porque alguém esqueceu de considerar o entreferro do núcleo laminado.
O que é circuito magnético e por que você errou o cálculo
Um circuito magnético é basicamente o caminho que as linhas de campo magnético escolhem para fechar o laço. Você tem uma força magnetomotriz produzida pelo enrolamento, uma relutância oposta pelo material do núcleo, e um fluxo resultante. A analogia com circuito elétrico funciona até certo ponto, mas ela engana muita gente porque o núcleo satura e a permeabilidade varia com o fluxo, algo que um resistor não faz. A equação fundamental é a Lei de Hopkinson, que nada mais é do que a versão magnética da Lei de Ohm: o fluxo magnético () é igual à força magnetomotriz (ℱ) dividida pela relutância (ℛ). A força magnetomotriz é o produto do número de espiras pela corrente, e a relutância depende do comprimento do caminho magnético, da área da seção transversal e da permeabilidade do material. A relutância cresce quando o caminho fica maior, diminui quando a área aumenta, e depende criticamente do material usado.
Eu tinha um aluno que ficou dois dias travado num exercício de núcleo de ferro com entreferro porque ele tratou o entreferro como se fosse ferro. O erro clássico é usar a permeabilidade do ferro no cálculo da relutância do espaço de ar. O entreferro tem permeabilidade do vácuo, que é muito menor, então mesmo um milímetro de ar gera mais relutância que dezenas de centímetros de núcleo de ferro. Isso mudou completamente o resultado da simulação dele.
Cálculo de circuito magnético com núcleo uniforme
Para um núcleo simples sem entreferro, o cálculo começa identificando o caminho médio do fluxo. Você mede ou calcula o comprimento médio do trajetória do fluxo no núcleo e a área da seção transversal. Depois precisa da curva B-H do material, porque a relutância não é constante. Cada ponto da curva tem uma permeabilidade diferente, então o normal é fazer uma aproximação por iteração ou usar valores médios da curva fornecida pelo fabricante. O passo a passo prático é: determinar o fluxo desejado a partir da tensão e frequência aplicadas, calcular a densidade de fluxo dividindo o fluxo pela área, ler a intensidade de campo H na curva B-H correspondente, calcular a força magnetomotriz multiplicando H pelo comprimento do caminho magnético, e finalmente dividir pela corrente para achar o número de espiras necessário. Ou o inverso, se você já conhece as espiras e quer achar o fluxo.
Um detalhe que poucos mencionam é a densidade de fluxo prática. Para aço silício de transformadores, o normal operar entre 1,0 e 1,5 tesla. Se você passar de 1,6 T, a curva B-H já mostra saturação forte e o consumo de corrente magnética explode. Já vi projeto de reator onde o engenheiro deixou o núcleo passar de 1,8 T achando que era seguro porque a especificação dizia até 2 T. A corrente de magnetização ficou quatro vezes maior que o previsto.
Cálculo de circuito magnético com entreferro

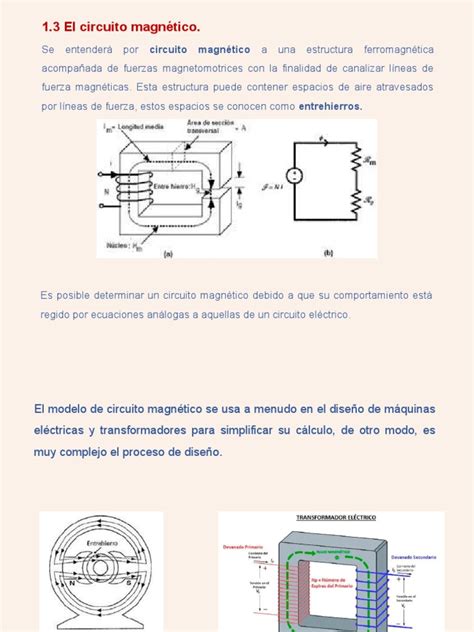

Aí a coisa muda. O entreferro aumenta drasticamente a relutância total do circuito, mas também estabiliza o comportamento porque o entreferro não satura. Indutores com núcleo de ferro e entreferro são comuns em filtros de chaveamento exatamente por essa razão: o entreferro impede que o núcleo entre em saturação mesmo com correntes de ripple altas. O cálculo precisa somar as relutâncias em série: a do núcleo e a do entreferro. A relutância do entreferro é o comprimento do entreferro dividido pela permeabilidade do vácuo vezes a área efetiva. A relutância do núcleo usa o comprimento médio do caminho menos o entreferro, dividido pela permeabilidade do material vezes a área. A área do entreferro costuma ser ligeiramente maior que a do núcleo porque o fluxo tende a se espalhar nas bordas, o que chamamos de efeito de fringe.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Eu estava projetando um indutor para um conversor flyback e precisei calcular o entreferro necessário para evitar saturação com corrente de pico de 8 amperes. O núcleo E core de ferrite tinha relutância desprezível comparada ao entreferro de 0,5 milímetro. Sem o entreferro, o núcleo saturava com 2 amperes. Com o entreferro calculado corretamente, o indutor conseguiu suportar 8 amperes com linearidade boa. O tamanho do entreferro definiu praticamente todo o comportamento do indutor.
Exemplo prático de circuito magnético
Vamos a um exemplo numérico concreto. Suponha um núcleo de ferro com comprimento médio de caminho magnético de 30 centímetros, área de seção transversal de 4 centímetros quadrados, e permeabilidade relativa de 4000. Queremos um fluxo de 0,001 weber. A densidade de fluxo é o fluxo dividido pela área, ou 0,25 tesla. Na curva B-H do material, 0,25 T corresponde a aproximadamente 200 ampères-volta por metro de intensidade de campo. A força magnetomotriz necessária é 200 vezes 0,3 metros, totalizando 60 ampères-volta. Se a corrente for 2 amperes, precisamos de 30 espiras.
Agora o mesmo núcleo com um entreferro de 1 milímetro. A relutância do entreferro é o comprimento do entreferro dividido pela permeabilidade do vácuo vezes a área. Dando o resultado, a relutância do entreferro sozinha já é cerca de 796 mil ampères-volta por weber. A relutância do núcleo com os mesmos dados seria muito menor, na casa dos centenas de mil ampères-volta por weber. O entreferro domina completamente o cálculo e a força magnetomotriz sobe para algo em torno de 1000 ampères-volta, quase vinte vezes mais que sem o entreferro.
Perdas no circuito magnético
As perdas no núcleo se dividem em perdas por histerese e perdas por correntes parasitas. As perdas por histerese dependem da área do ciclo B-H e da frequência. Quanto maior a frequência, mais ciclos por segundo e mais energia dissipada. As perdas por correntes parasitas dependem do quadrado da tensão aplicada, do quadrado da frequência, e da espessura das chapas ao quadrado. Por isso núcleos de transformadores são laminados: cada chapa isolada reduz o caminho das correntes parasitas e diminui as perdas proporcionalmente ao quadrado da espessura. Eu já vi transformador de áudio que esquentava demais porque usavam chapa de 0,5 milímetro numa aplicação de 400 hertz. O correto seria chapa de 0,25 milímetro ou menos. A potência dissipada no núcleo acompanha a frequência de forma não linear, e o aumento de temperatura reduz ainda mais a permeabilidade, criando um ciclo vicioso.
Pegadinhas comuns em circuito magnético
Uma pegadinha clássica é confundir permeabilidade relativa com permeabilidade absoluta. A permeabilidade relativa é adimensional e precisa ser multiplicada pela permeabilidade do vácuo, que é quatro pi vezes dez ao menos sete henries por metro. Outro erro comum é usar o comprimento exterior do núcleo ao invés do caminho médio do fluxo. O fluxo não percorre a borda externa, ele percorre o centro geométrico da seção transversal ao longo de todo o núcleo. A área efetiva do núcleo também pode diferir da área geométrica se o núcleo for feito de chapas empilhadas com isolante entre elas. O fator de empilhamento, normalmente entre 0,9 e 0,95 para chapas de transformador, reduz a área útil. Ignorar esse fator pode levar a erros de 5 a 10% no cálculo da densidade de fluxo.
Quando o modelo de circuito magnético falha
O modelo de circuito magnético homogêneo assume que o fluxo fica totalmente confinado no núcleo, mas isso é aproximação. Em núcleos abertos, como em indutores com entreferro grande ou em motores com entreferro radial, parte significativa do fluxo retorna pelo ar. Esse fluxo disperso não contribui para a indução útil nos enrolamentos, mas gera aquecimento em partes metálicas próximas e pode interferir em sensores vizinhos. Outro limite do modelo é a frequência. Em altas frequências, o efeito pelicular no núcleo e as perdas por correntes parasitas tornam a distribuição de fluxo não uniforme através da seção transversal. A permeabilidade efetiva cai e o modelo de circuito magnético com parâmetros constantes passa a dar resultados errados. Nesses casos, simulações por elementos finitos são mais confiáveis que cálculos analíticos.
Núcleos de ferrite têm resistência elétrica alta, então as correntes parasitas são menores que em núcleos metálicos, mas a saturação acontece em densidades de fluxo mais baixas, geralmente entre 0,3 e 0,5 tesla. Núcleos de pó de ferro suportam densidades maiores mas têm permeabilidade menor e perdas que variam de forma diferente com a frequência. Escolher o material certo depende do balanço entre frequência de operação, densidade de fluxo desejada, e perda máxima aceitável. O circuito magnético é uma ferramenta útil, mas exige cuidado com as suposições por trás dele. O modelo funciona bem para núcleos fechados em baixa frequência com materiais lineares. Fora disso, os erros crescem rapidamente e a única saída confiável é medição direta ou simulação numérica.
