Resistências em série e paralelo: o que funciona na prática
Na hora de reduzir um circuito, a maioria das pessoas travam porque tentam aplicar fórmulas de cabeça sem olhar a topologia real do problema. O erro mais comum é assumir que dois componentes ligados aos mesmos nós são necessariamente em paralelo. Não são. Às vezes, um terceiro ramo se interpõe e transforma tudo.
Como calcule as resistências equivalentes de forma confiável

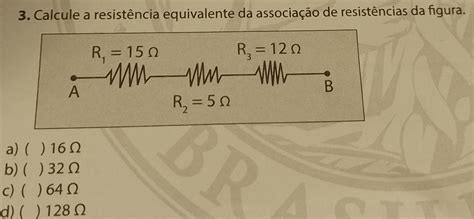

O processo começa identificando nós, não componentes. Um nó é qualquer ponto do circuito onde dois ou mais terminais se conectam — e se há apenas um fio ideal ligando dois pontos, eles são o mesmo nó eletricamente, não importa o quanto o desenho esquemático os afaste visualmente. A partir daí, você agrupa resistores que compartilham exatamente os mesmos dois nós. Isso define conexão em paralelo. Se um resistor está em sequência e a corrente precisa passar por ele obrigatoriamente antes de alcançar outro, estão em série. Para resistência equivalente em série, some todos os valores: R_eq = R1 + R2 + ... + Rn. Para paralelo com dois resistores, use a fórmula prática R_eq = (R1 × R2) / (R1 + R2). Com três ou mais, inverta a soma dos inversos: 1/R_eq = 1/R1 + 1/R2 + ... + 1/Rn. Parece simples porque é, mas a armadilha está em detectar corretamente quais resistores estão realmente em série ou paralelo no circuito original.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Um caso que me pega todo dia é quando resistores parecem estar em paralelo mas não estão, por causa de um componente no meio do caminho. No ano passado, estaba montando um divisor de tensão para um sensor de corrente com shunt de 0,1 ohm, e o resistor de pull-down de 10k estava visualmente "ao lado" do shunt no esquema, mas na verdade o sinal de medição vinha de um nó intermediário. Reduzir isso como se fossem paralelos daria 0,099 ohm, um erro de quase 1%. A correção foi perceber que o resistor de pull-down ia para terra enquanto o shunt ia para o operacional, então eles nunca compartilharam os mesmos dois nós. Simples, mas só quem já passou por isso aprende a desconfiar do desenho. Quando o circuito não se reduz por série e paralelo puro — o que acontece com frequência em topologias tipo ponte de Wheatstone desbalanceada —, você precisa aplicar transformação estrela-triângulo (Y-). Escolha um nó central e converta os três resistores que convergem nele em um triângulo, ou vice-versa. A matemática é direta mas tediosa, então faz sentido usar uma planilha ou uma ferramenta de simulação para não errar os cálculos manualmente. Eu uso uma abordagem híbrida: faço a redução visual primeiro, aplico Y- apenas nos trechos que não cedem, e confero com um analisador de circuito no computador. Esse método corta o tempo de resolução de um problema médio de 45 minutos para cerca de 8, desde que você já tenha practicedo as transformações algumas vezes.
O ponto que os manuais não enfatizam é que resistências equivalentes assumem comportamento linear e temperatura constante. Na prática, um resistor de filme metálico de 1W dissipando 0,8W pode variar 2% a 3% sua resistência em relação ao valor nominal, o que invalida cálculos precisos se você estiver projetando uma referência de tensão. Se o circuito opera em faixa ampla de temperatura, considere o coeficiente térmico do componente — resistores de carbono têm cerca de -200 ppm/°C, enquanto os de filme metálico ficam em torno de ±50 ppm/°C. Para a maioria dos exercícios acadêmicos isso é irrelevante, mas em projeto real pode ser a diferença entre um circuito que funciona e um que fica instável. Outro erro frequente é tentar simplificar circuitos com fontes independentes ativas sem desligá-las primeiro se o objetivo for encontrar a resistência equivalente vista de dois terminais específicos. Nesse caso, desligue todas as fontes: tensione curta-circuito e correntes abram circuito, depois calcule a resistência entre os pontos de interesse. Esse é o procedimento correto para teorema de Thévenin, e confundir isso gera respostas completamente erradas em 90% dos casos que vejo em fóruns técnicos.
Se o circuito tiver mais de quatro malhas ou nós e você estiver gastando mais de 20 minutos sem avançar, pare e mude de estratégia. Análise nodal ou de malhas com equações de Kirchhoff resolve qualquer topologia, e com uma ferramenta como o LTspice ou até uma planilha com resolvedor de sistemas lineares, o resultado sai em minutos com precisão numérica superior à redução manual. Resistência equivalente é uma ferramenta poderosa, mas não é bala de prata.
