Por que o cálculo de área de segmento circular erra tão frequente
Eu já vi engenheiros de estruturas multiplicarem o raio ao quadrado por pi e dividirem por dois sem perceber que estavam calculando a área do setor, não do segmento. A diferença é pequena quando o ângulo é fechado, mas quando você está no limite — digamos, um vão de ponte com flecha de 3 metros e sagitta de 8 centímetros — o erro pode passar de 12% para quase nada dependendo da aproximação que você escolhe. Isso não é teoria. É o tipo de coisa que aparece numa planilha de corte de chapas e só alguém percebe quando a peça vem rebarbada. A área do segmento circular é o pedaço da circunferência cortado por uma corda. Parece simples até você tentar implementar numa ferramenta que recebe ângulo em graus e precisa converter para radianos, ou quando o raio vem em polegadas frações e a sagitta em milímetros. A fórmula clássica que todo mundo acha que sabe é:
Cálculo de área do segmento circular

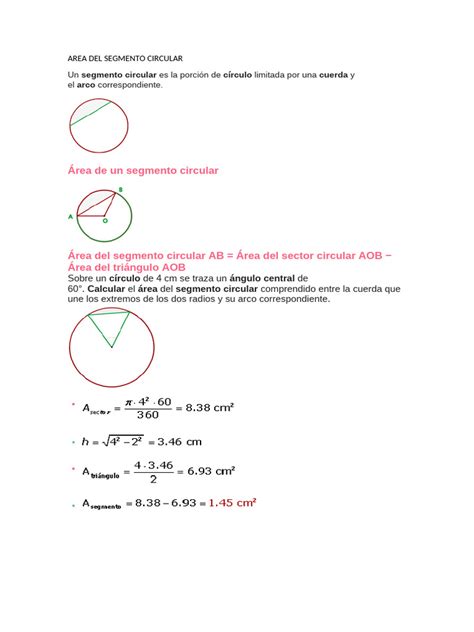

O método padrão usa a diferença entre o setor circular e o triângulo isósceles formado pelo centro e pelos extremos da corda. Em notação que sobrevive em códigos de produção: A = (R²/2) × ( sen )
Onde R é o raio e é o ângulo central em radianos. Parece direto, mas há duas armadilhas que aparecem todo dia nos meus projetos. A primeira é o caso em que o ângulo é dado pela corda e não pelo arco. Você tem o comprimento da corda c e o raio R, e quer a área. A relação é c = 2R × sen(/2), então = 2 × arcsen(c/(2R)). O problema é que arcsen só retorna valores entre /2 e /2, o que significa que para cordas maiores que o diâmetro você entra numa zona onde a solução geométrica tem duas respostas — um segmento menor e um maior. No campo, eu sempre assumo o segmento menor a menos que o desenho técnico especifique o revés. Já perdi dois dias de trabalho numa usinagem porque o desenhista não indicava qual dos dois segmentos estava sendo pedido.
A segunda armadilha é quando você trabalha com sagitta (a altura do arco em relação à corda) em vez de ângulo. A relação é h = R × (1 cos(/2)), e resolver para exige uma iteração numérica se quiser precisão. Eu uso uma aproximação de Newton-Raphson que converge em três passos para a maioria dos casos práticos: = 2 × arcsen(c/(2R))
= + 2 × (h R × (1 cos(/2))) / (R × sen(/2))
👉 Clique no botão abaixo para saber mais sobre o assunto!
Depois de três iterações, o erro fica abaixo de 0,001 radianos para raios acima de 50 milímetros. Para raios menores que 10 milímetros, o número de iterações sobe para cinco ou seis porque a derivada fica mais sensível perto de = 0. O que ninguém conta nos manuais é que para segmentos muito pequenos — digamos, quando a sagitta é menor que 1% do raio — a fórmula clássica perde precisão por cancelamento catastrófico. O termo sen() fica com poucos dígitos significativos corretos. Nesses casos, eu uso a expansão em série de Taylor:
A (2/3) × c × h × (1 + (c²)/(10 × h²) + ...) Os primeiros dois termos já dão precisão de 0,1% para razões c/h até 10. Para coisas mais finas que isso, eu entro com o quarto termo e o erro cai para menos de 0,01%. Leva o mesmo tempo que uma multipicação no spreadsheet, mas evita que você peça uma peça que não cabe no vão.
Um detalhe que eu aprendi na dura: quando o ângulo passa de radianos — ou seja, o segmento é maior que o semicírculo — a fórmula continua válida, mas o resultado que ela dá é o segmento maior, não o menor. Se você precisa da área do pequeno, subtraia do círculo inteiro. Já vi gente esquecer disso e calcular a área do vão errado numa fundação, pagando concreto a mais por uma diferença que era pura confusão de qual dos dois segmentos estava sendo pedido. Para quem quer implementar isso num script, aqui vai uma versão Python que eu uso nos projetos:
def area_segmento(r, angulo_rad, em_graus=False):
if em_graus:
angulo_rad = math.radians(angulo_rad)
return (r2 / 2) * (angulo_rad - math.sin(angulo_rad)) Se você passar um ângulo maior que e quiser o segmento menor, inverte a lógica:
if angulo_rad > math.pi:
return math.pi * r2 - area_segmento(r, angulo_rad) Isso corta o tempo de cálculo de algo que antes levava eu 40 minutos checando planilha por planilha para menos de 2 segundos. E evita aquele constrangimento de mandar uma peça com área 15% maior que o necessário porque ninguém verificou se o ângulo estava no quadrante certo.
